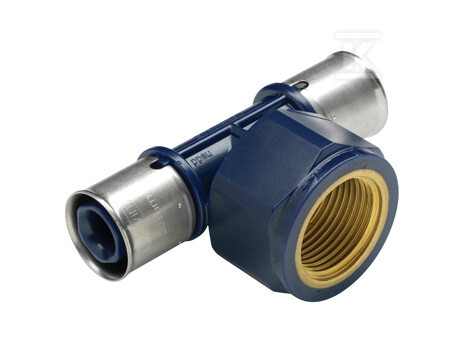

Trójnik GW 20x3/4"x20 PPSU PN10 Tigris K1 3023559
od 1 szt.50,53 zł
brutto / szt.
na zamówienie / w oddziale
Metody płatności
%
Korzyści dla firm
Seria:TIGRIS - K1
Indeks Onninen:HCA366
Indeks producenta:
3023559
Lista starych indexów:
- 3241036391
EAN:4026294167430, 4026294622182, 4026294618406, 4026294622199, 4026294622199, 4026294622182, 4026294618406, 4026294622175
Opakowania zbiorcze:1 / 10 / 30 / 1440 szt.
Pobierz kartę
Trójnik GW 20x3/4"x20 PPSU PN10 Tigris K1 3023559 - opis
Trójnik zaciskowy redukcyjny z gwintem wewnętrznym wykorzystywany do połączeń z dodatkowymi elementami instalacji
Bardzo wytrzymałe złączki wykonane z tworzywa sztucznego PPSU z tuleją zaprasowywaną ze stali szlachetnej Funkcja kontroli nieszczelności przed zaciśnięciem zaciśnięciem (DLF) gwarantuje wykrycie niezaprasowanych połączeń podczas próby ciśnieniowej. Opatentowany sześciokątny przekrój trzpienia złączki zapewnia trwałe połączenie przy użyciu minimalnej siły wcisku Posiadają otwór kontrolny, za pomocą którego można sprawdzić czy rura włożona jest do końca w złączkę Punktowe wciśnięcia w tulei utrzymują rurę w złączce i uniemożliwiają jej wypadnięcie Szeroki zakres średnic od fi 14 63mm Szeroka gama kształtek gwintowanych Alternatywa dla złączek metalowych Tigris M1
DANE TECHNICZNE
Certyfikat FM: nie
Certyfikat Gastec QA: nie
Certyfikat KIWA: tak
Certyfikat LPCB: nie
Certyfikat UL: nie
Certyfikat ULC: nie
Certyfikat VdS: nie

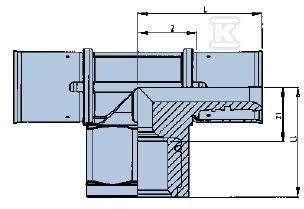

Długość połączenia 1: 42 mm
Długość połączenia 3: 21 mm
Długość robocza połączenia 1: 25.5 mm
Długość robocza połączenia 2: 18 mm
Długość robocza połączenia 3: 25.5 mm
Gatunek materiału połączenia 1: Inne
Gatunek materiału połączenia 2: Inne
Gatunek materiału połączenia 3: Inne
Główny kolor złącza: Niebieski
Grubość ściany połączenia 1: 2.25 mm
Grubość ściany połączenia 2: 2.5 mm
Grubość ściany połączenia 3: 2.25 mm
Kąt: 90 °
Klasa ciśnienia kołnierza: Inne
Klasa sztywności obwodowej: Inne
Kod konturu: U-kształtny
Kod profilu połączenia 1 (do szczęk zaciskowych): U-kształtny
Kod profilu połączenia 2 (do szczęk zaciskowych): U-kształtny
Kod profilu połączenia 3 (do szczęk zaciskowych): U-kształtny
Maks. temperatura medium (ciągła): 95 °C
Maksymalna temperatura medium (ciągła): 95 °C
Maksymalne ciśnienie robocze przy 20°C: 10 bar
Materiał: PPSU
Materiał połączenia 1: Mosiądz
Materiał połączenia 2: Mosiądz
Materiał uszczelki: EPDM
Model: Trójnik
Model redukcyjny: tak
Model wieloczęściowy: nie
Nominalna średnica wewnętrzna połączenia 3: DN 15
Numer RAL: 5100
Obróbka powierzchni połączenia 1: Stan surowy
Obróbka powierzchni połączenia 2: Stan surowy
Obróbka powierzchni połączenia 3: Stan surowy
Połączenie 1: Mufa zaciskowa
Połączenie 2: Gwint wewnętrzny gazowy walcowy (BSPP)
Połączenie 3: Mufa zaciskowa
Regulacja kąta: nie
Rodzaj materiału połączenia 3: Inne
Rura systemowa: tak
Szerokość klucza: 41 mm
Średnica nominalna połączenia 1: DN 15
Średnica nominalna połączenia 2: 3/4 cala (20)
Średnica nominalna połączenia 3: DN 15
Średnica zewnętrzna rury połączenia 1: 20 mm
Średnica zewnętrzna rury połączenia 2: 26.7 mm
Średnica zewnętrzna rury połączenia 3: 20 mm
Wysoka wytrzymałość na rozciąganie: tak
Z kołnierzem oporowym: tak
Z odpływem: nie
Z odpowietrznikiem: nie
Z uszczelkami: tak
Zabezpieczenie powierzchni połączenia 1: Stan surowy
Zabezpieczenie powierzchni połączenia 2: Cynowanie
Zabezpieczenie powierzchni połączenia 3: Stan surowy
Zakres kątów: 90 °
Zaślepiona: nie
Znamionowa średnica wewnętrzna połączenia 1: DN 15
Znamionowa średnica wewnętrzna połączenia 2: 3/4 cala (20)
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,097 m / 0,051 m / 0,042 m / 0,09 kg
Kod celny:39174000
CERTYFIKATY I ATESTY
Deklaracja zgodności
Informacja o stronach www
Informacje dodatkowe
Oświadczenie
