Trójnik PP-HT AS Plus specjalny 90x90+50/87-LEWY (z dodatkowym mniejszym odpływem ustawionym pod kątem 90st. do górnego - w lewo) sanitarny, do kanalizacji wewnętrznej niskoszumowej, kolor szary 3080099

Trójnik specjalny 90x90+50 87° lewy do systemu AS Plus

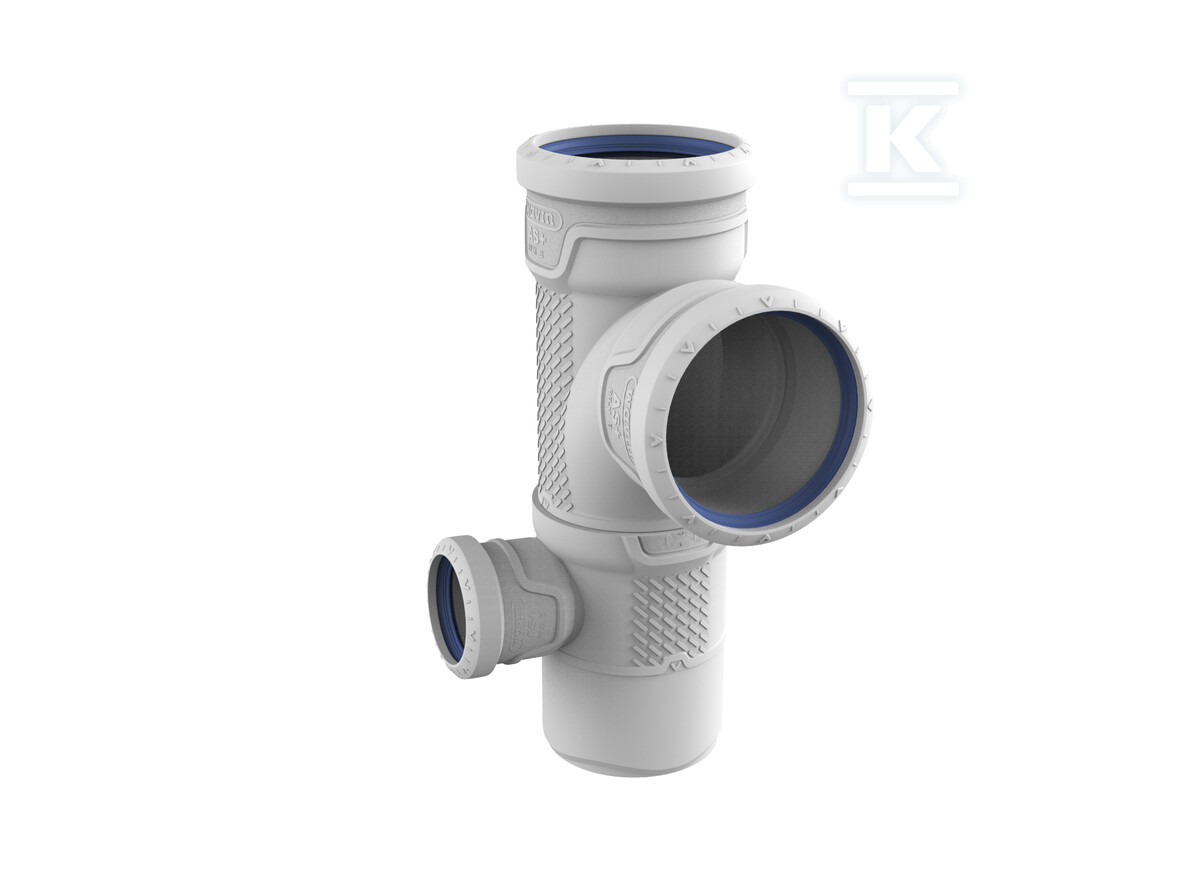

Trójnik specjalny Shower Branch 90x90+50 87° lewy umożliwia jednoczesne podłączenie pionu DN 90 z dodatkowym odpływem DN 50 ustawionym pod kątem 90° względem górnego odgałęzienia, z odchyleniem w lewo. Kształtka przeznaczona jest do wewnętrznej kanalizacji sanitarnej niskoszumowej w kolorze szarym RAL7035 i współpracuje z rurami systemowymi łączonymi na kielich w zakresie DN 50-200 mm. Rozwiązanie dedykowane jest do obiektów wymagających podwyższonej ochrony akustycznej, gdzie liczy się ograniczenie zarówno dźwięku powietrznego, jak i materiałowego.

Konstrukcja trójwarstwowa i materiał PP-MD

Kształtka wykonana jest z polipropylenu PP-MD w budowie trójwarstwowej. Warstwa wewnętrzna to czysty PP, rdzeń środkowy to PP z wypełniaczem mineralnym z dodatkiem plastomeru, a warstwa zewnętrzna to PP. Taka struktura zapewnia klasę sztywności obwodowej SN4 i stabilność wymiarową w instalacji. Powierzchnia pozostaje w stanie surowym, bez dodatkowej obróbki.

Połączenia to końcówka wciskowa na jednym odgałęzieniu oraz mufy wciskowe na pozostałych, z fabrycznie założonymi uszczelkami. Uszczelka wykonana jest z kauczuku monomerycznego etylen-propylen-dien EPDM, w wersji samosmarującej, co eliminuje konieczność stosowania środka poślizgowego przy montażu. Kształtka ma ukształtowanie wspierające kierunek przepływu, a bosy koniec jest wyrzeźbiony tak, by zmniejszyć siłę wcisku o ok. 50% w porównaniu z wcześniejszym systemem AS.

Akustyka i zastosowanie w obiektach wrażliwych

System AS Plus to niskoszumowy system kanalizacyjny o bardzo wysokich parametrach ochrony akustycznej. Dzięki wysokiej gęstości materiału i specjalnie opracowanym obejmom redukującym hałas, system dobrze tłumi dźwięk powietrzny i materiałowy. Według normy EN-14366 wskaźnik dźwięku materiałowego Lsc, A, dB(A) dla przepływu 4 l/s wynosi zaledwie 10 dB.

Zastosowanie obejmuje budynki mieszkalne i apartamentowce, biurowce, szpitale, sanatoria, laboratoria, biblioteki i inne obiekty, w których komfort akustyczny ma kluczowe znaczenie. Trójnik specjalny Shower Branch pozwala na praktyczne podłączenie brodzika i miski ustępowej do tego samego pionu, co upraszcza trasę instalacji i ogranicza liczbę przejść przez stropy.

Montaż, parametry pracy i wymiary połączeń

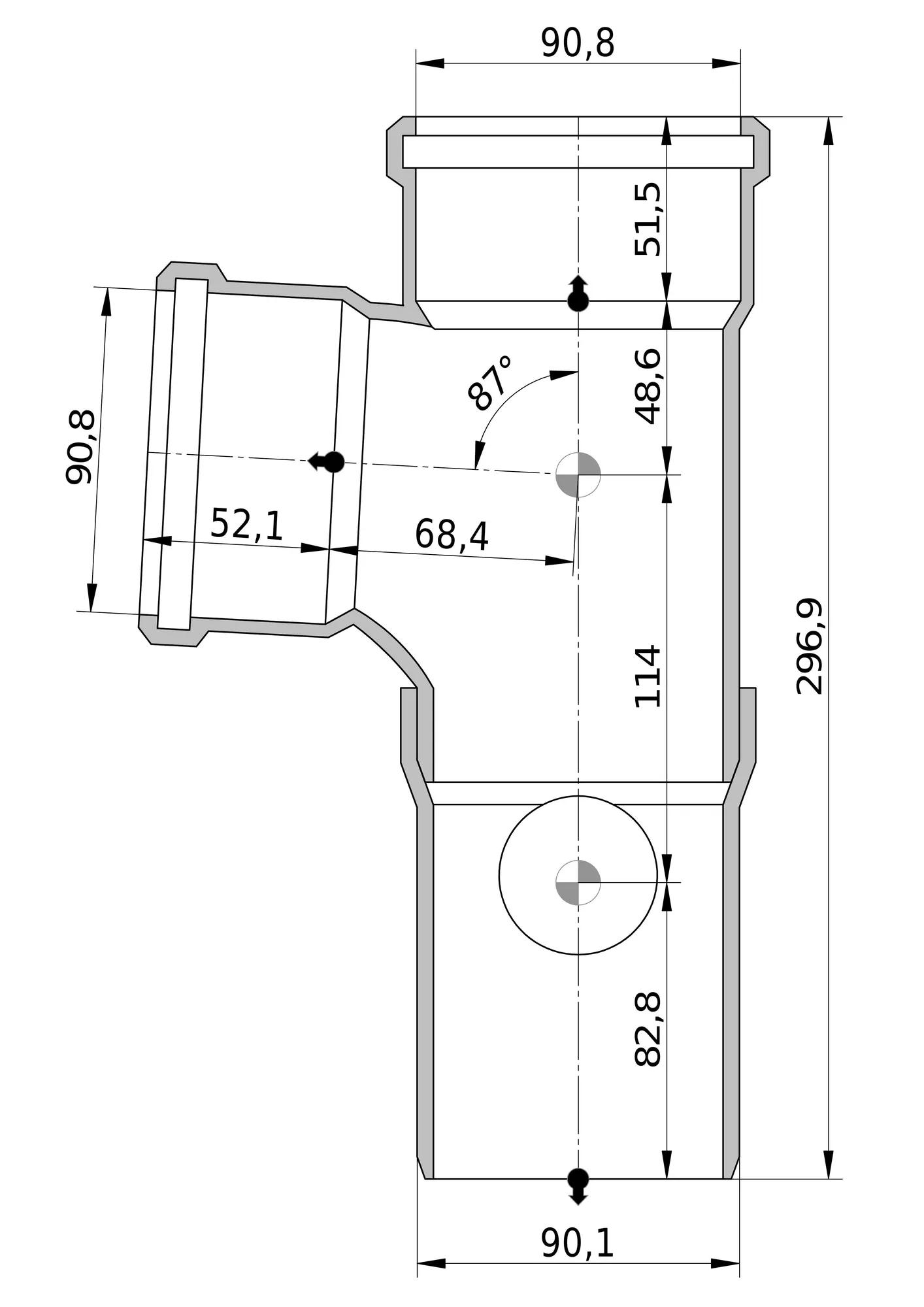

Montaż odbywa się na zasadzie wcisku w kielich. Znaczniki kątowe na kształtce ułatwiają regulację pozycji montażowej względem osi głównej instalacji. Połączenie 1 DN 90 ma średnicę zewnętrzną rury 90 mm, grubość ścianki 4,6 mm, długość 82,8 mm i długość roboczą 82,2 mm, z końcówką wciskową. Połączenie 3 DN 90 ma średnicę zewnętrzną 90 mm, grubość ścianki 3,6 mm, długość 120,5 mm i długość roboczą 68,4 mm, z mufą wciskową. Połączenie 4 DN 90 ma średnicę zewnętrzną 90 mm, grubość ścianki 3,6 mm, długość 214,1 mm i długość roboczą 162,6 mm, z mufą wciskową. Połączenie 2 DN 50 ma średnicę zewnętrzną rury 50 mm, grubość ścianki 3,3 mm, długość 96,3 mm i długość roboczą 51,3 mm, z mufą wciskową.

Parametry pracy obejmują średnią temperaturę pracy ciągłej -10 - 90 °C oraz odporność temperaturową 90 °C w przepływie ciągłym i 95 °C w przepływie chwilowym. Znormalizowany współczynnik wymiarów SDR wynosi 20. Maksymalne ciśnienie robocze przy 20 °C to 0,5 bar, a maksymalne ciśnienie robocze przy maksymalnej średniej temperaturze również 0,5 bar.
