kolano podwójne z uchwytem GW 20x1/2" WT Wavin PPR 4047836

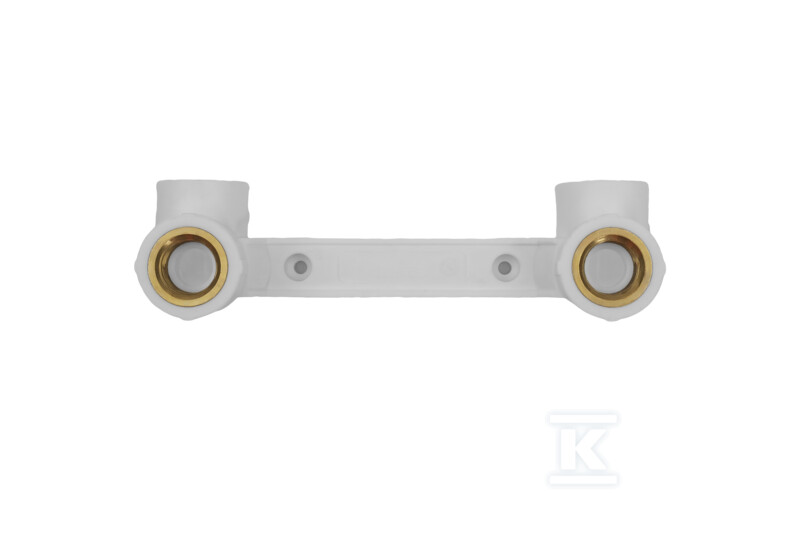

Kolano podwójne PPR 20 x 1/2" z uchwytem do montażu na ścianie

Kolano podwójne z uchwytem gwintowanym 20 x 1/2" to element łączący rurę systemową PPR DN 20 z armaturą lub przyłączem gwintowym 1/2 cala. Wykonanie z polipropylenu PP-R i forma ciągła prosta pozwalają na prowadzenie instalacji wzdłuż ściany z zachowaniem stabilnego podparcia. Uchwyt wbudowany w korpus ułatwia montaż w miejscach, gdzie potrzebne jest pewne mocowanie do podłoża.

Budowa z polipropylenu PP-R i kształt ciągły prosty

Korpus wykonany jest z polipropylenu PP-R, z obudową z polipropylenu PP. Powierzchnia pozostaje w stanie surowym, bez dodatkowego zabezpieczenia, co jest standardem dla elementów przeznaczonych do spawania zgrzewanego. Kształt ciągły prosty zapewnia liniowe przejście między połączeniem rurowym a gwintowanym, bez zbędnych załamań. Rozwiązanie nie jest rurą systemową, a elementem przyłączeniowym z mufą z tworzywa sztucznego do spawania/zgrzewania. Dzięki temu instalator uzyskuje pewny punkt mocowania, a użytkownik końcowy stabilne podłączenie armatury.

Wymiary połączeń i parametry hydrauliczne

Połączenie rurowe DN 20 ma długość połączenia 29 mm przy długości roboczej 14 mm, co daje optymalną głębokość wciskania rury PPR i pewny spaw. Strona gwintowana 1/2 cala, czyli nominalnie 15 mm, ma długość połączenia 33 mm przy długości roboczej 21 mm, co zapewnia wystarczającą powierzchnię uszczelnienia. Trzeci wymiar odniesienia dla uchwytu wynosi 29 mm długości połączenia przy 14 mm długości roboczej. Wartość Zeta 4,3 pozwala oszacować straty ciśnienia na elemencie w obliczeniach hydraulicznych. Maksymalne ciśnienie robocze przy 20°C to 20 bar, co pokrywa typowe wymagania instalacji wodnych i grzewczych w budynkach mieszkalnych i użyteczności publicznej.

Montaż i zastosowanie w instalacjach

Element przeznaczony jest do łączenia rur PPR metodą zgrzewania z elementami gwintowanymi 1/2 cala. Uchwyt umożliwia montaż bezpośrednio na ścianie. Logistyka ułatwia prace na budowie: 5 sztuk w worku i 60 sztuk w kartonie.
