Redukcja Nyplowa 63x32 WT Wavin PPR 3051123

Przejście między średnicami w instalacjach PPR

Redukcja nyplowa Wavin to element przeznaczony do wykonywania płynnych przejść między rurami o różnych średnicach w instalacjach wykonanych z polipropylenu randomizowanego (PP-R). Złączka ta umożliwia redukcję z końcówki o średnicy zewnętrznej 63 mm na końcówkę o średnicy zewnętrznej 43 mm, co pozwala na stopniową zmianę przekroju instalacji bez konieczności stosowania dodatkowych przejściówek.

Konstrukcja i materiał

Produkt wykonano w całości z PP-R (polipropylen randomizowany) - tworzywa powszechnie stosowanego w nowoczesnych instalacjach wodnych i centralnego ogrzewania ze względu na odporność na korozję, osadzanie się kamienia oraz gładkość wewnętrznych ścianek minimalizującą opory przepływu. Jednoczęściowa konstrukcja eliminuje ryzyko nieszczelności na etapie połączenia - cały element stanowi jeden odlew, co zwiększa wytrzymałość mechaniczną.

Kształt prosty (bez łuku) oznacza, że redukcja nie zmienia kierunku przepływu medium - substancja przechodzi przez nią w linii prostej, co jest istotne przy projektowaniu trasy instalacji. Powierzchnie obu końców pozostają w stanie surowym, gotowe do zgrzewania doczołowego lub mufowego.

Końcówka o mniejszej średnicy wyposażona jest w uszczelkę dla zapewnienia szczelności połączenia z rurą. Wartość Zeta na poziomie 0,55 wskazuje na niskie straty ciśnienia generowane przez ten element - instalacja zachowuje sprawność hydrauliczną mimo zmiany średnicy.

Parametry pracy i dopasowanie

Maksymalne ciśnienie robocze wynosi 20 bar (przy temperaturze 20°C), co pozwala na stosowanie redukcji zarówno w instalacjach zimnej i ciepłej wody użytkowej, jak i w systemach C.O. - tam gdzie panują wyższe temperatury, maksymalne ciśnienie robocze będzie niższe (zgodnie z charakterystyką PP-R). Zakres temperatur pracy ciągłej mieści się między 0 a 75°C, co obejmuje typowe warunki eksploatacyjne instalacji bytowych i przemysłowych. Standaryzowany współczynnik wymiarów SDR wynosi 6, co oznacza pełną kompatybilność z rurami PP-R o tym samym parametrze.

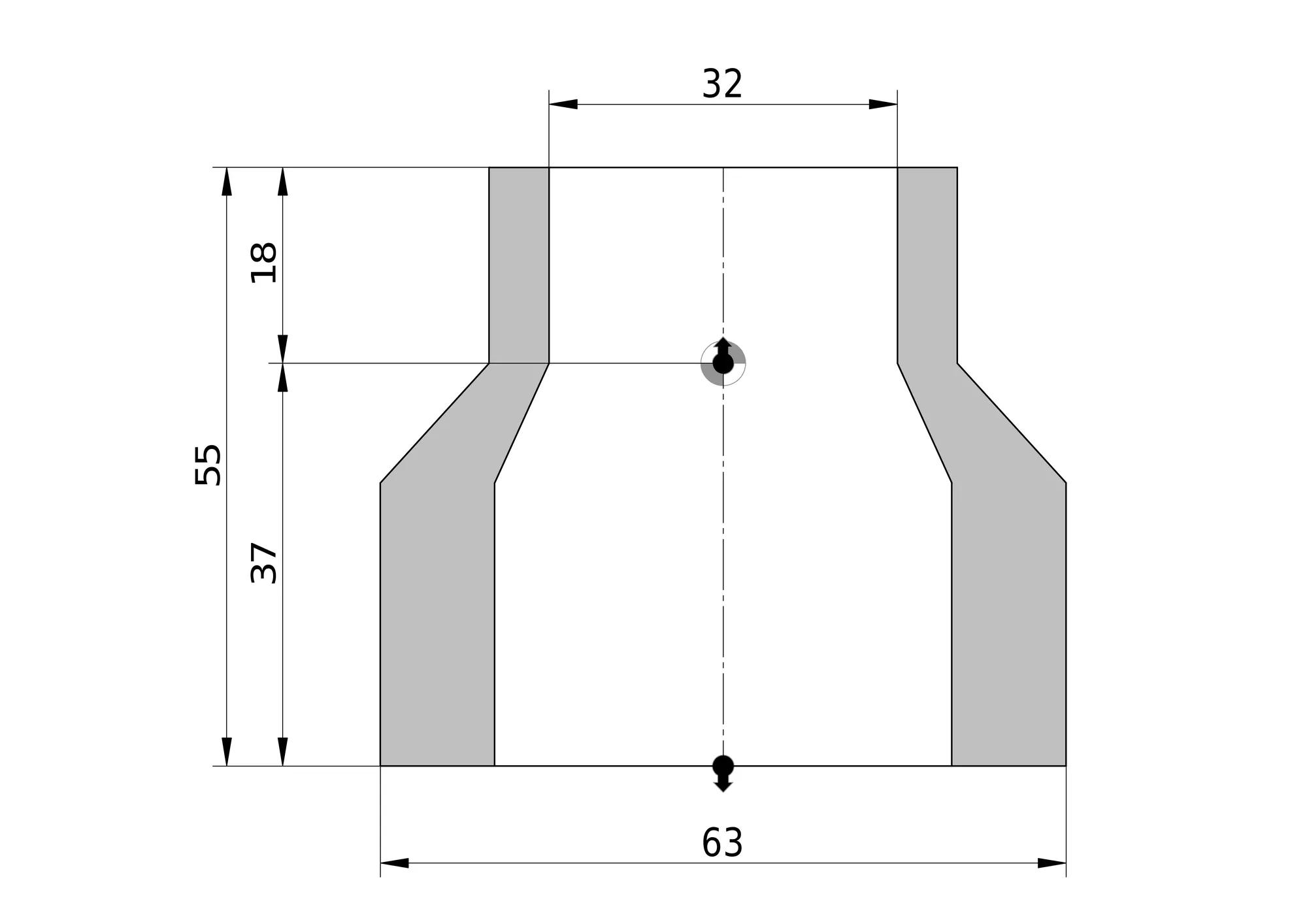

Długość całkowita to 55 mm. Końcówka większa ma długość połączenia 37 mm przy grubości ścianki 10,5 mm. Końcówka mniejsza ma długość połączenia 18 mm przy grubości ścianki 5,5 mm.

Zastosowanie i kompatybilność

Redukcja nyplowa sprawdza się wszędzie tam, gdzie instalacja PPR wymaga stopniowego przejścia na mniejszą średnicę - na przykład przy podłączeniu pionów do rozdzielaczy, przy odejściach do urządzeń odbiorczych lub przy prowadzeniu podejść do punktów czerpalnych. Jest kompatybilna z rurami i kształtkami systemowymi Wavin PPR tego samego gatunku materiału (PP-R).

Produkt dostarczany jest w kolorze białym. Jednostka handlowa to worek zawierający 10 sztuk, karton - 100 sztuk, paleta - do 6000 sztuk.
