Trójnik redukcyjny 50x20x50 WT Wavin PPR 3051024

Konstrukcja i wykonanie

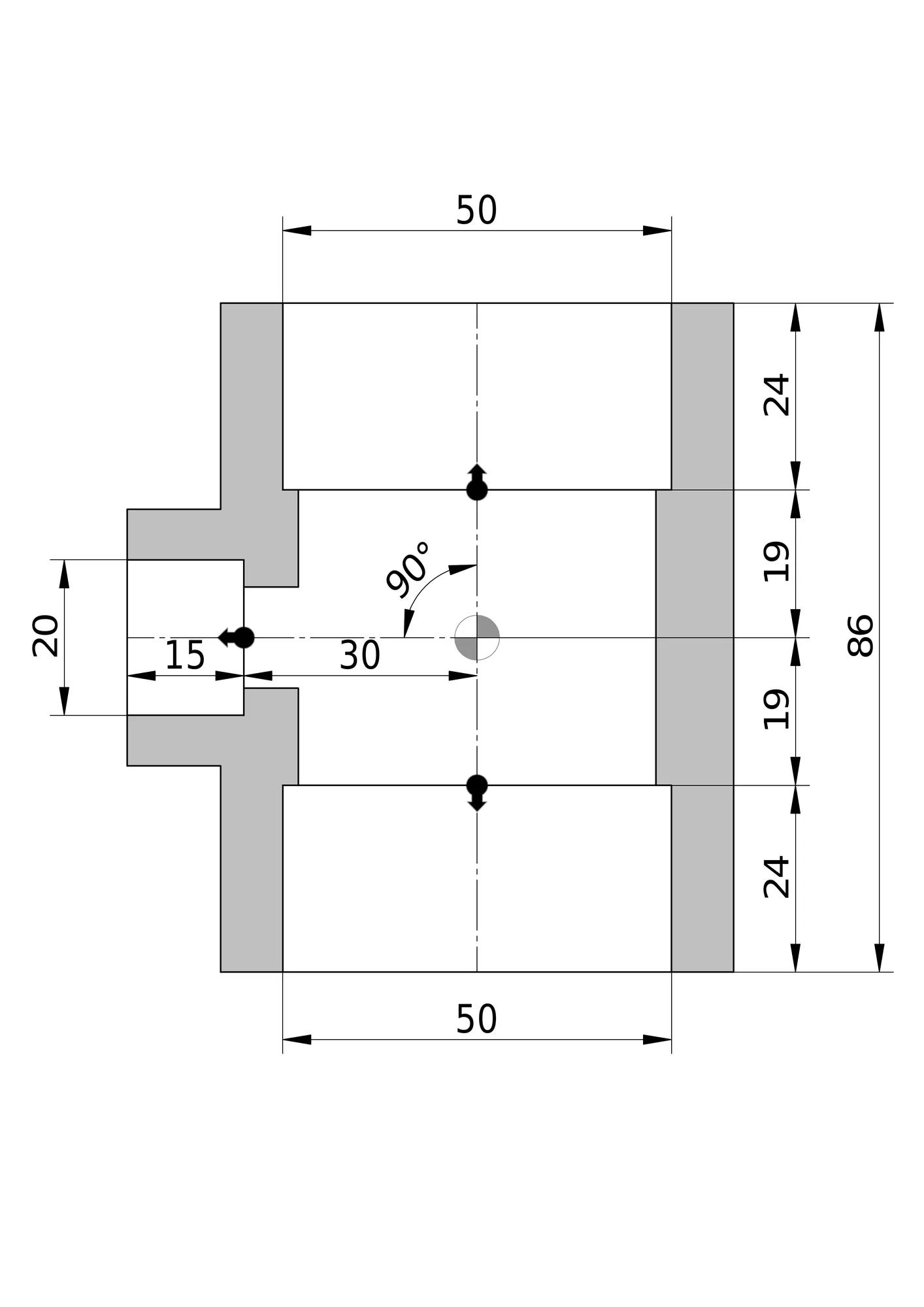

Trójnik redukcyjny Wavin PPR o oznaczeniu 50×20×50 mm to element systemu rurociągowego wykonany z wysokiej jakości polipropylenu random (PP-R). Konstrukcja tego trójnika umożliwia połączenie dwóch rur o średnicy 50 mm z jedną rurą o średnicy 20 mm, co pozwala na płynne przejście między różnymi przekrojami instalacji.

Wszystkie trzy połączenia wykonano jako zgrzewane/spawane - to standard w systemach PP-R, gwarantujący szczelność i trwałość połączeń. Ścianki przy połączeniach mają grubość 8 mm dla rozmiaru DN 50 oraz 6,5 mm dla mniejszego DN 20. Współczynnik wymiarów SDR wynosi 6, co oznacza stosunkowo grubą ścianę względem średnicy - przekłada się to na wysoką odporność mechaniczną całego elementu.

Kąt rozgałęzienia wynosi 90°, więc trójnik odprowadza boczny strumień prostopadle do kierunku głównego przepływu.

Materiał i kolorystyka

Polipropylen PP-R wyróżnia się odpornością na korozję i osadzanie się kamienia kotłowego wewnątrz przewodów. Powierzchnie wszystkich połączeń pozostają w stanie surowym - bez dodatkowej obróbki ani powłok ochronnych - co jest typowe dla tego typu kształtek zgrzewanych. Kolor biały jest standardowy dla armatury Wavin PPR.

Parametry pracy

Trójnik pracuje w zakresie temperatur od 0 do +75°C, co obejmuje typowe warunki instalacji ciepłej i zimnej wody użytkowej oraz instalacji grzewczych. Maksymalne ciśnienie robocze przy temperaturze 20°C wynosi 20 bar - to solidny margines bezpieczeństwa dla większości domowych i komercyjnych instalacji.

Przy wyższych temperaturach nośność ciśnieniowa maleje zgodnie z charakterystyką PP-R, dlatego projektując instalację gorącowodną lub centralnego ogrzewania, należy uwzględnić odpowiednie współczynniki korekcyjne podane przez producenta systemu.

Montaż i kompatybilność systemu

Do połączenia trójnika z rurami stosuje się zgrzewanie - metoda zapewniająca jednorodne, monolityczne połączenie. Dla rozmiaru DN 50 długość robocza połączenia to 19 mm, natomiast dla mniejszego DN 20 - 30 mm. Te wymiary mają znaczenie przy planowaniu głębokości wsunięcia rury w kształtkę przed spawaniem.

Trójnik jest częścią systemu Wavin PPR opartego na normie kołnierza DIN. Pasuje do rur i kształtek tego samego systemu - nie jest przeznaczony do bezpośredniego łączenia z innymi materiałami bez odpowiednich przejść adaptacyjnych.

Element dostarczany jest w opakowaniach zbiorczych: 5 sztuk/worek, 50 sztuk/karton, 3000 sztuk/paleta.
