Trójnik redukcyjny 75x25x75 WT Wavin PPR 3051039

Trójdrożne połączenie z redukcją w instalacjach wodnych i grzewczych

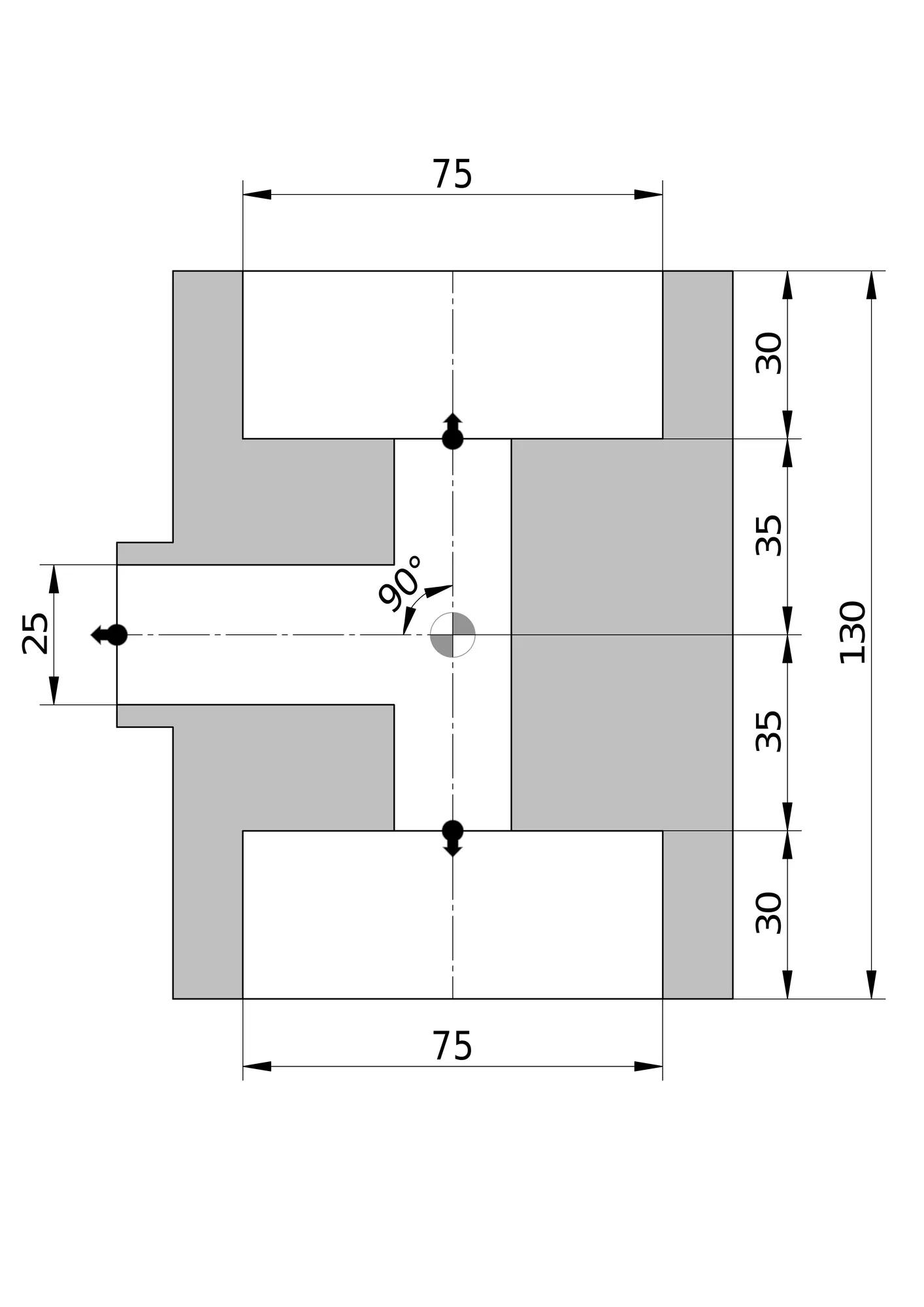

Trójnik redukcyjny o konfiguracji 75×25×75 mm umożliwia utworzenie rozgałęzienia instalacji z jednoczesną zmianą średnicy przewodu. Centralne połączenie o średnicy DN 75 przechodzi w odgałęzienie DN 25, co pozwala na podłączenie mniejszych obwodów (np. przyłączy do armatury, pionów rozdzielczych czy urządzeń o niższym zapotrzebowaniu przepływowym) bez konieczności stosowania dodatkowych przejściówek.

Kąt 90° zapewnia klasyczną geometrię połączenia prostopadłego - najczęściej spotykaną w instalacjach domowych i przemysłowych, co upraszcza projektowanie tras rurociągów i minimalizuje liczbę kształtek potrzebnych do wykonania rozgałęzienia.

Materiał i wykonanie

Wykonany z polipropylenu random (PP-R) - tworzywa termoplastycznego powszechnie stosowanego w nowoczesnych instalacjach wodnych i centralnego ogrzewania. PP-R charakteryzuje się dobrą odpornością chemiczną (obojętność wobec wody pitnej) oraz stabilnością wymiarową w szerokim zakresie temperatur.

Współczynnik wymiarów SDR 6 oznacza stosunkowo grubą ściankę względem średnicy zewnętrznej - trójnik jest przystosowany do wyższych ciśnień niż kształtki o większym SDR. Grubość ścianki dla połączeń DN 75 wynosi 12,5 mm, natomiast dla mniejszego DN 25 - 4 mm.

Wszystkie połączenia wykończone są „stanem surowym" - bez dodatkowej powłoki ochronnej, co jest standardem dla kształtek przeznaczonych do zgrzewania doczołowego lub elektrooporowego.

Parametry pracy

Maksymalne ciśnienie robocze przy 20°C sięga 20 bar, a zakres temperatur pracy ciągłej mieści się między 0 a 75 °C. Ciśnienie 20 bar przy temperaturze odniesienia pozwala na stosowanie w większości instalacji bytowych (standard projektowy to zwykle 4-6 bar) oraz w obiektach komercyjnych o wyższych wymaganiach ciśnieniowych. Zakres temperatur obejmuje zarówno zimną wodę pitną, jak i czynniki grzewcze w układach C.O. - pod warunkiem że maksymalna temperatura medium nie przekracza podanych wartości przez dłuższy czas.

Montaż i kompatybilność

Trójnik przeznaczony jest do połączeń zgrzewanych/spawanych. Proces polega na nagrzaniu powierzchni stykowych kształtki i rury do temperatury topnienia, a następnie ich trwałym połączeniu - efektem jest jednorodne, monolityczne połączenie bez punktów potencjalnych nieszczelności.

Dla prawidłowego wykonania połączenia należy użyć urządzenia zgrzewalniczego (stykowego lub diagonalnego) dedykowanego do rur i kształtek PP-R tego samego systemu - Wavin PPR. Różnica w grubości ścianki między gałęzią DN 75 a DN 25 wymaga precyzyjnego ustawienia elementów przed zgrzewaniem.

Norma kołnierza DIN potwierdza zgodność wymiarową z systemami instalacyjnymi opartymi na standardach europejskich - ułatwia to ewentualną rozbudowę lub wymianę fragmentów instalacji bez konieczności stosowania adapterów międzyproducentowymi.

Kolor biały jest standardowy dla systemów PP-R Wavin - pasuje do widocznych elementów instalacji wewnętrznej bez konieczności malowania czy maskowania.
