Pompa do wody Wilo-MEDANA CH1-L.602-2/V/E/10T wysokociśnieniowa pozioma 4235349

Konstrukcja i materiały

Model CH1-L.602-2/V/E/10T to pozioma pompa wielostopniowa o konstrukcji monoblokowej, w której wszystkie elementy hydrauliczne mające kontakt z medium wykonano ze stali nierdzewnej 316L (1.4404) - korpus pompy, stopnie pośrednie, wirniki oraz dyfuzory. Wał pompy również wykonano ze stali nierdzewnej tego samego gatunku.

Uszczelnienie wału stanowi dławica mechaniczna typu BQ1VGG z uszczelką wykonaną z FKM. Konstrukcja obejmuje również lampę odporną na korozję dzięki powłoce kataforezycznej - rozwiązanie to wpływa na cichą pracę i trwałość całego zespołu.

Parametry hydrauliczne i pracy

Pompa osiąga maksymalną wydajność 10,11 m3/h przy wysokości podnoszenia dochodzącej do 22,81 m. Maksymalne ciśnienie robocze wynosi 10 bar, co pozwala na jej stosowanie zarówno w instalacjach komunalnych, jak i przemysłowych.

Silnik trójfazowy o mocy 0,55 kW (P2) pracuje z prędkością obrotową 2900 obr./min, pobierając prąd znamionowy 1,5 A. Zasilanie to 3×400 V ±10% przy częstotliwości sieciowej 50 Hz. Klasa izolacji uzwojeń to F, a stopień ochrony obudowy - IP55.

Zakres temperatur medium mieści się między -20 °C a +90 °C, natomiast temperatura otoczenia może wynosić od -15 °C do +50 °C. Wskaźnik minimalnej sprawności energetycznej MEI wynosi 0,7.

Zastosowania i przyłącza

Dzięki wysokim parametrom hydraulicznym i kompaktowej budowie model CH1-L.602-2/V/E/10T sprawdza się w:

• zaopatrzeniu w wodę i instalacjach podnoszenia ciśnienia,
• przemysłowych układach cyrkulacyjnych,
• obiegach wody procesowej i chłodzącej,
• myjniach samochodowych,
• systemach nawadniania.

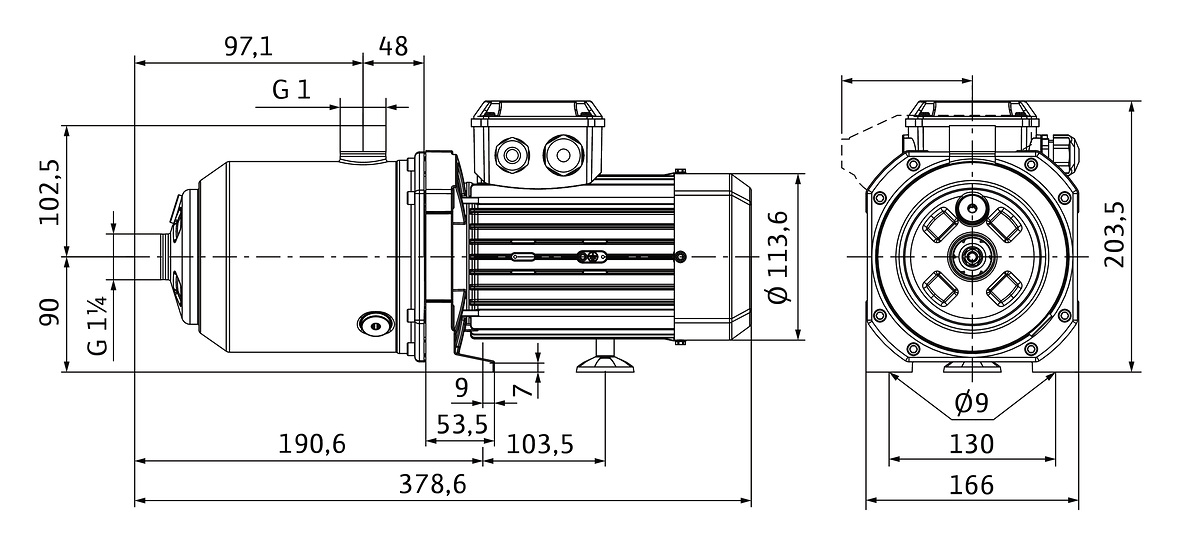

Przyłącze ssawne to gwint wewnętrzny cylindryczny Rp 11/4 (DN32), a tłoczne - Rp 1 (DN25), oba według normy ISO 7-1 / EN 10226-1. Duże otwory do napełniania i opróżniania pompy skracają czas uruchomienia oraz serwisowania.

Dopuszczenia i atesty

Wersja z uszczelką EPDM posiada atest do wody pitnej dla wszystkich elementów mających kontakt z medium - potwierdza to przydatność pompy w instalacjach komunalnych i budynkach użyteczności publicznej. Produkcja spełnia wymagania certyfikacji UL.
