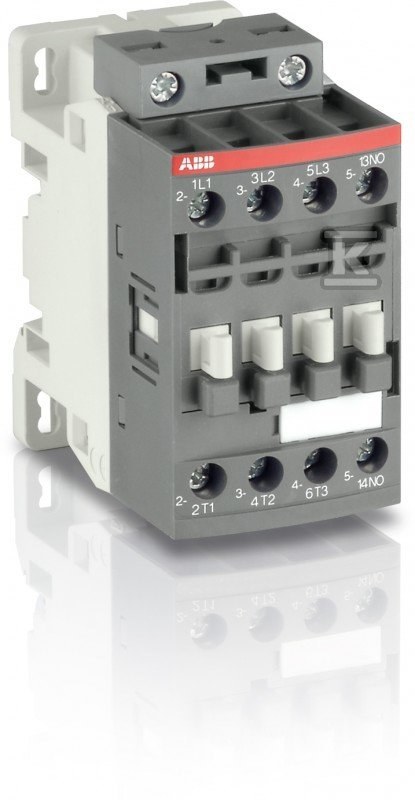

Stycznik - AF12-30-10-11, 24-60VAC/20-60VDC 1SBL157001R1110

od 1 szt.138,07 zł
brutto / szt.
dostawa 7 dni
z 198 szt.
z 198 szt.
Marka ABB
Indeks Onninen:HDM374
Indeks producenta:1SBL157001R1110
EAN:3471523110311
Opakowania zbiorcze:1 / 54 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Głębokość: 77 mm
Liczba styków głównych rozwiernych: 0
Liczba styków głównych zwiernych: 3
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 1
Napięcie pracy dla AC 50 Hz: 690 ... 690 V
Napięcie pracy dla AC 60 Hz: 690 ... 690 V
Rodzaj napięcia sterowania: AC/DC
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Szerokość: 45 mm
Wersja modułowa: nie
Wysokość: 86 mm
Znamionowa moc pracy dla AC-3, 400 V: 5.5 kW
Znamionowa moc pracy NEMA: 3.7285 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 ... 24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz: 24 ... 24 V
Znamionowe napięcie sterowania Us dla DC: 20 ... 20 V
Znamionowy prąd pracy Ie dla AC-1, 400 V: 28 A
Znamionowy prąd pracy Ie dla AC-3, 400 V: 12 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,088 m / 0,048 m / 0,081 m / 0,292 kg
Kod celny:85364900

Stycznik - AF12-30-10-11, 24-60VAC/20-60VDC 1SBL157001R1110

Trójbiegunowy stycznik do sterowania silnikami i obwodami mocy

Rozwiązanie blokowe do załączania i wyłączania obwodów mocy do 690 V AC, przeznaczone głównie do sterowania trójfazowymi silnikami asynchronicznymi oraz obwodami nieindukcyjnymi i lekko indukcyjnymi. Dzięki elektronicznej cewce z szerokim zakresem napięcia sterowania pracuje stabilnie w sieciach z dużymi wahaniami napięcia i bez dodatkowych elementów tłumiących przepięcia. Kompaktowa obudowa 45 mm szerokości, 86 mm wysokości i 77 mm głębokości przy masie 0,27 kg pozwala na gęste upakowanie w rozdzielnicy, a montaż na szynie DIN zapewnia szybki montaż.

Budowa i montaż

Konstrukcja typu block z trzema głównymi stykami zwiernymi i zerową liczbą rozwiernych w części mocy. Wbudowany jest jeden pomocniczy styk zwierny, a układ umożliwia dokupienie dodatkowych bloków pomocniczych montowanych z przodu i z boku, z mechanicznym powiązaniem zgodnym z IEC 60947-5-1. Połączenia głównych styków wykonane są jako śrubowe, z zalecanym odizolowaniem żył 10 mm. Stycznik nie jest wersją modułową, przeznaczony jest do montażu na szynie TH35 lub na śruby M4. Stopień ochrony zacisków to IP20, a odporność klimatyczna odpowiada kategorii B wg IEC 60947-1 załącznik Q.

Zakres pracy i sterowanie

Cewka uniwersalna AC/DC akceptuje napięcie sterowania 24-60 V AC 50/60 Hz oraz 20-60 V DC, co w praktyce oznacza pracę z jedną cewką w szerokim zakresie zasilania sterowniczego. Wbudowana ochrona przeciwprzepięciowa eliminuje potrzebę stosowania dodatkowych tłumików. Napięcie pracy obwodu głównego i pomocniczego wynosi do 690 V AC. Prąd znamionowy pracy przy obciążeniu rezystancyjnym AC-1 to 28 A, a przy obciążeniu silnikowym AC-3 12 A przy 400 V, co odpowiada mocy 5,5 kW. W klasie NEMA deklarowana moc to 3,7285 kW. Częstotliwość łączeń mechanicznych sięga 3600 cykli na godzinę, elektrycznych do 1200 cykli na godzinę, a czasy zadziałania mieszczą się w zakresie kilkunastu do kilkudziesięciu milisekund. Dopuszczalna wysokość pracy to 3000 m n.p.m., a zakres temperatur otoczenia to -40…+70 °C bez przekaźnika termicznego, -25…+60 °C z przekaźnikiem, przechowywanie -60…+80 °C.

Zastosowanie i zgodność

Stycznik sprawdza się w niskonapięciowych systemach sterowania, w rozruchach bezpośrednich silników do 5,5 kW przy 400 V AC-3 oraz w załączaniu obwodów mocy do 28 A AC-1. Dzięki szerokiemu zakresowi napięcia cewki nadaje się do zasilania z sieci 24 V DC typowych dla automatyki przemysłowej i systemów sterowania PLC, przy zachowaniu tolerancji na spadki napięcia. Spełnia wymagania norm IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 oraz CSA C22.2 nr 14. Zgodność z dyrektywą RoHS 2011/65/EU jest zadeklarowana przez producenta.
