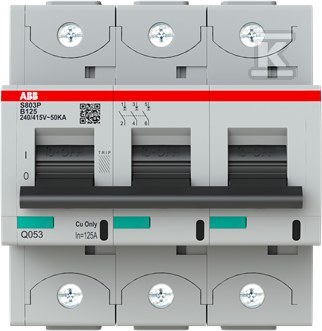

Wyłącznik nadmiarowo-prądowy S803P-B125 2CCG001222R0001

Ochrona instalacji i bezpieczeństwo użytkowania

Wyłącznik nadmiarowo-prądowy S803P-B125 to niezawodny element zabezpieczenia instalacji elektrycznej, zaprojektowany zarówno do zastosowań domowych, jak i w obiektach komercyjnych. Urządzenie chroni obwody przed skutkami przeciążeń i zwarć, zapewniając bezpieczeństwo ludzi i mienia. Charakterystyka B wyłącznika sprawia, że reaguje on szybko na wzrost prądu, ale jest jednocześnie odporny na krótkotrwałe skoki, co jest szczególnie ważne przy podłączaniu urządzeń z silnikami elektrycznymi.

Budowa i zastosowanie

Wyłącznik S803P-B125 jest trójbiegunowym urządzeniem modułowym, przeznaczonym do montażu na szynie DIN w rozdzielnicach elektrycznych. Jego szerokość 5 modułów pozwala na efektywne wykorzystanie przestrzeni w szafce rozdzielczej. Znamionowy prąd 125A czyni go odpowiednim do zabezpieczania obwodów o większym poborze mocy. Znamionowe napięcie 400V oraz wysoka zdolność wyłączania zwarcia (do 50kA przy 400V) gwarantują skuteczną ochronę nawet w trudnych warunkach pracy. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem przypadkowym.

Kluczowe cechy i korzyści

• Wysoka zdolność wyłączania zwarcia: Zapewnia szybkie i pewne odłączenie obwodu w przypadku wystąpienia zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Zdolność ta wynosi aż 50 kA przy 400V oraz 15 kA przy 230V.
• Charakterystyka B: Idealna do zabezpieczania obwodów o charakterze mieszanym – z elementami rezystancyjnymi i indukcyjnymi (np. oświetlenie, gniazda, silniki). Pozwala uniknąć niepotrzebnego wyłączania się wyłącznika przy krótkotrwałych przeciążeniach.
• Montaż na szynie DIN: Umożliwia szybki i łatwy montaż w standardowych rozdzielnicach elektrycznych.
• Szerokość 5 modułów: Optymalne wykorzystanie przestrzeni w szafce rozdzielczej.
• Zgodność z normami: Wyłącznik spełnia wymagania norm EN 60898 oraz IEC 60947-2, co gwarantuje jego bezpieczeństwo i niezawodność. Klasa ograniczenia energii to 3, a kategoria przepięcia to III – zapewnia to dodatkową ochronę przed skutkami przepięć.
• Przekroje przewodów: Możliwość podłączenia przewodów jednodrutowych o przekroju od 1 do 70 mm2 oraz wielożyłowych od 1 do 50 mm2 daje elastyczność podczas instalacji.
• Szeroki zakres temperatur pracy: Urządzenie zachowuje swoje właściwości w zakresie temperatur od -25°C do +60°C, co pozwala na jego stosowanie w różnych warunkach środowiskowych.
• Straty mocy na poziomie 28,2W: Oznacza to efektywne wykorzystanie energii elektrycznej i minimalizację strat ciepła w instalacji.
