Carport konstrukcja model K2 - Carport podwójny w powłoce Magnelis 858784

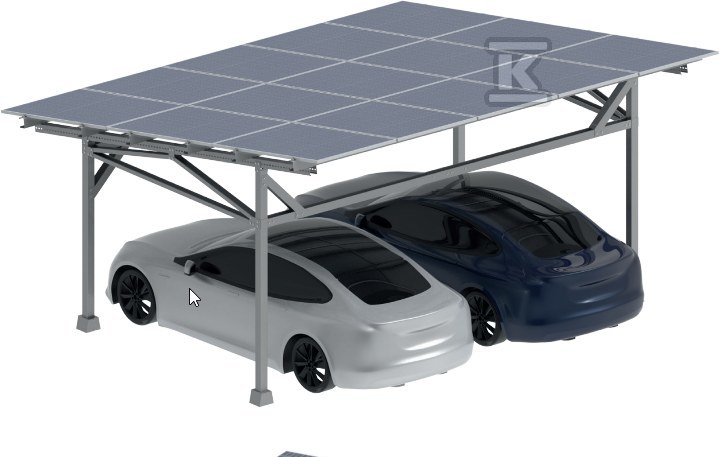

Wolnostojący carport podwójny do parkowania i montażu paneli fotowoltaicznych

Konstrukcja wolnostojąca na czterech pionowych nogach umożliwia swobodny wjazd i wyjazd oraz bezpieczne parkowanie dwóch pojazdów pod połacią przeznaczona na panele. Rozwiązanie łączy funkcję wiaty parkingowej z nośną konstrukcją wsporczą dla instalacji PV. W zakres dostawy nie wchodzą panele fotowoltaiczne, falownik, magazyn energii, rozdzielnica, ograniczniki przepięć, fundamenty, przewody ani pozostałe elementy montażowe i narzędzia.

Konstrukcja i materiały

Rdzeń systemu stanowią profile konstrukcyjne ze stali konstrukcyjnej w powłoce cynkowo-magnezowej. Powłoka o grubości 30 µm zapewnia ochronę antykorozyjną bez użycia spawania. Konstrukcja jest lekka i wytrzymała, przebadana pod kątem wytrzymałościowym.

System montażowy obejmuje:

• klemy mocujące panele z aluminium
• śruby do klem ze stali nierdzewnej
• śruby do skręcania konstrukcji ze stali cynkowanej metodą cynku płatkowego
• opcja lakierowania proszkowego w kolorze czarnym RAL9005

Carport jest przystosowany do montażu obróbek blacharskich i rynien. Elementy dostarczane są na paletach, a długość elementów na palecie nie przekracza 3000 mm.

Montaż i warianty posadowienia

Konstrukcja przewiduje dwa warianty montażowe: betonowana C-BII oraz kotwiona C-KII. Na podłożu betonowym lub kostce brukowej montaż nie wymaga stosowania fundamentów. Na zwykłym gruncie możliwe jest posadowienie na małych standardowych prefabrykowanych fundamentach o wadze około 100 kg.

Do montażu potrzebne są:

• klucz imbusowy rozmiar 6
• klucz płasko-oczkowy rozmiar 15
• klucz z grzechotką z nasadką rozmiar 15 i 22
• przedłużka do klucza z grzechotką 150 mm
• klucz dynamometryczny
• poziomica
• taśma miernicza zwijana min 8 m

Profile z dedykowanym otworowaniem pozwalają na prosty i szybki montaż.

Zastosowanie i parametry użytkowe

Układ paneli jest pionowy/wertykalny V. Konstrukcja przeznaczona jest na 15 sztuk modułów o wymiarach 1700-2000 x 1134 mm, z możliwością zastosowania paneli różnych producentów, m.in. 1903 x 1134 mm. Dzięki temu możliwe jest stosowanie modułów o różnych wymiarach.

Carport zapewnia ochronę pojazdu przed warunkami atmosferycznymi i pozwala na swobodne zaparkowanie dwóch aut. Lżejsza waga konstrukcji przekłada się na mniejsze wymagania fundamentowe.

Gwarancja i warunki

Elementy wchodzące w skład konstrukcji wsporczej objęte są 10-letnim okresem gwarancyjnym przy spełnieniu wszystkich warunków gwarancji producenta. Istnieje możliwość wydłużenia gwarancji po spełnieniu dodatkowych wymogów.
