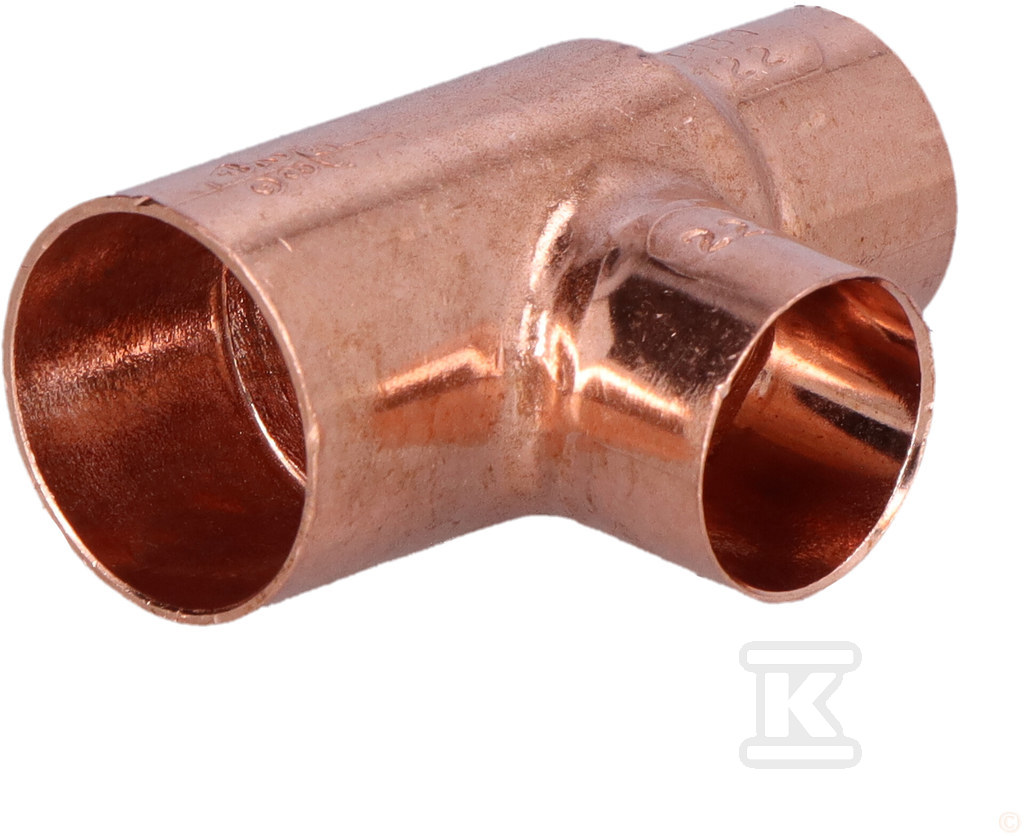

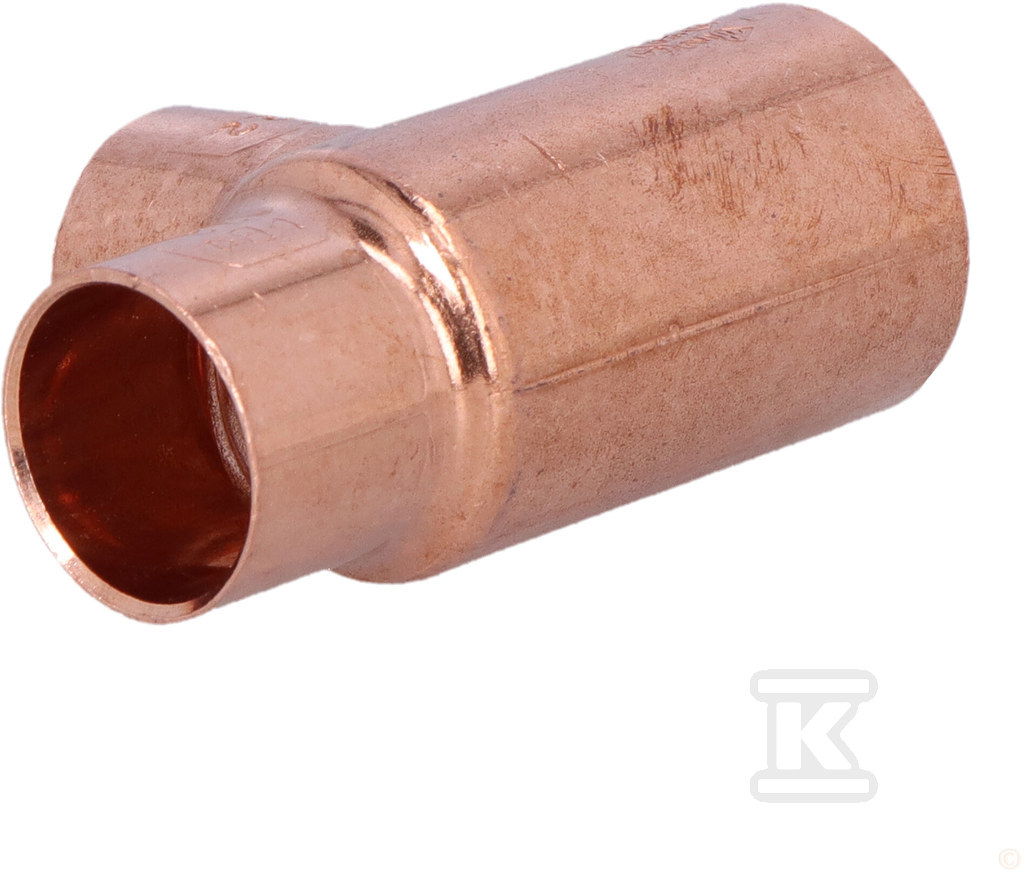

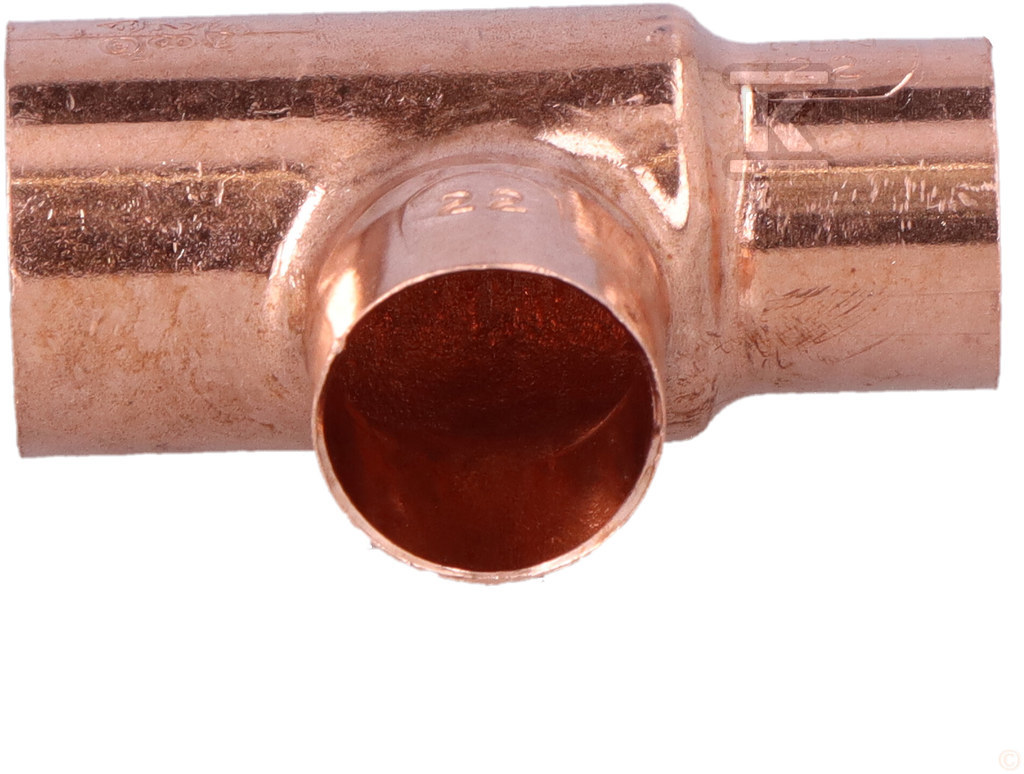

Trójnik miedziany 5130 28x22x22 5130 028022022

od 10 szt.37,81 zł
brutto / szt.
na zamówienie / w oddziale
Indeks Onninen:HBO068
Indeks producenta:5130 028022022
EAN:
  • 4011860129301
  • 4011860129363
  • 4011860129356
Opakowania zbiorcze:10 / 100 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Kąt: 90 °
Materiał: Miedź
Materiał połączenia 1: Miedź
Materiał połączenia 2: Miedź
Model: Trójnik
Połączenie 1: Mufa do lutowania
Połączenie 2: Mufa do lutowania
Połączenie 3: Mufa do lutowania
Średnica nominalna połączenia 1: Inne
Średnica nominalna połączenia 2: Inne
Średnica nominalna połączenia 3: Inne
Średnica zewnętrzna rury połączenia 1: 28 mm
Średnica zewnętrzna rury połączenia 2: 22 mm
Średnica zewnętrzna rury połączenia 3: 22 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,067 m / 0,045 m / 0,031 m / 0,087 kg
Kod celny:74121000

Trójnik miedziany 5130 28x22x22 5130 028022022

Trójnik redukcyjny do lutowania kapilarnego z miedzi Cu-DHP

Element serii 5000 przeznaczony do rozgałęziania instalacji rurowych z zachowaniem redukcji średnic. Trójnik 28 mm x 22 mm x 22 mm łączy rurę o średnicy zewnętrznej 28 mm z dwoma odgałęzieniami 22 mm w układzie 90°.

Konstrukcja i materiał

Wykonany z miedzi Cu-DHP klasy CW024A zgodnej z normą PN-EN 12449. Surowiec o czystości 99,99% odtleniony fosforem zapewnia jednorodną strukturę i dobrą spawalność przy lutowaniu kapilarnym na miękko i na twardo. Miedź w tej klasie charakteryzuje się wysoką odpornością na korozję, w tym w środowiskach agresywnych, i zachowuje stabilność mechaniczną przez długi okres eksploatacji. Powierzchnia kształtki jest przygotowana pod łączenie, a wszystkie trzy połączenia to mufy do lutowania. Oznaczenie symbolem >B potwierdza zgodność z wymaganiami serii 5000.

Zastosowanie i montaż

Kąt rozgałęzienia 90° pozwala na proste odprowadzenie przewodu w kierunku prostopadłym do rurociągu głównego bez dodatkowych kolanek. Wymiary 28 mm na wlocie i 22 mm na obu odgałęzieniach umożliwiają redukcję przekroju w jednym elemencie, co ogranicza liczbę połączeń w instalacji. Kształtka przeznaczona jest do łączenia rur miedzianych wykonanych zgodnie z normą PN-EN 1057. Połączenie daje szczelne złącze o niskim oporze przepływu. Dzięki temu element sprawdza się zarówno w pracach instalacyjnych wykonywanych przez profesjonalistów, jak i w modernizacjach istniejących sieci.

  • redukcja średnicy w jednym elemencie 28 mm › 22 mm
  • trzy mufy lutownicze, kąt 90°
  • kompatybilność z rurami miedzianymi PN-EN 1057
  • połączenia miękkie i twarde

Zgodność z normami i warunki pracy

Produkcja zgodna z normą PN-EN 1254, w tym PN-EN 1254-1 dla kształtek lutowanych. Kapilarność i geometria złącza spełniają wymagania DIN EN 1254 oraz wytyczne jakości DVGW GW 6 i G 8. Seria 5000 obejmuje średnice od 6 mm do 159 mm, co pozwala na budowę spójnej instalacji z elementów tej samej rodziny. Kształtki pochodzą z produkcji w Hiszpanii i Polsce. Materiał i wykonanie zapewniają odporność na korozję i stabilność w instalacjach z wodą, czynnikami grzewczymi oraz w środowiskach o podwyższonej agresywności.
