Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 25A MBN325E

Ochrona obwodów elektrycznych z wyłącznikiem Hager MBN325E

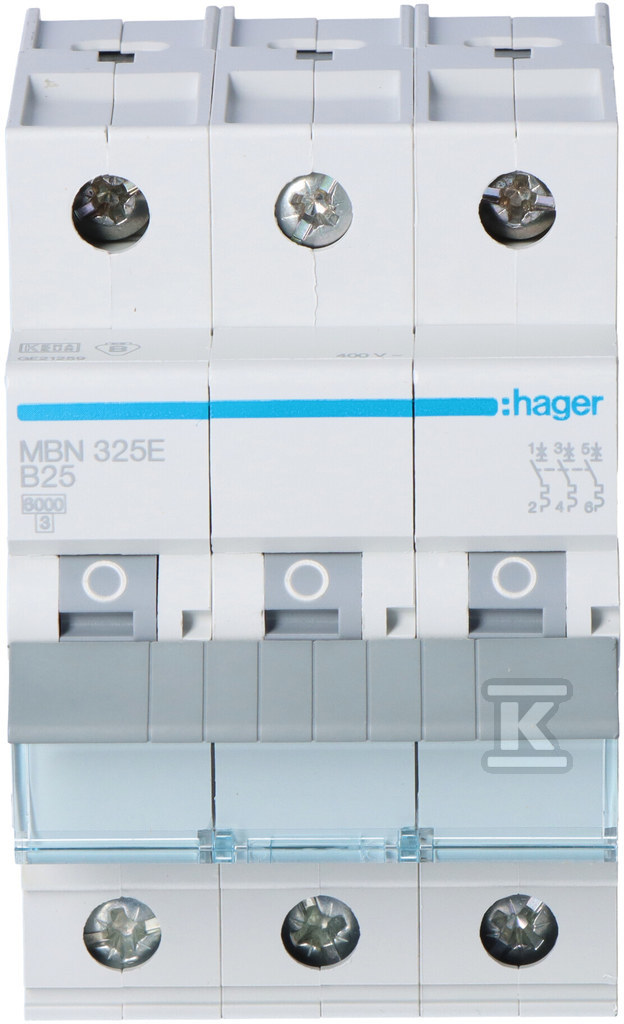

Ten trójbiegunowy wyłącznik nadprądowy marki Hager, model MBN325E, to niezawodne urządzenie służące do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Znamionowy prąd 25A w połączeniu z charakterystyką B sprawia, że jest idealny do zabezpieczania obwodów oświetleniowych, gniazdkowych oraz innych odbiorników o podobnym charakterze. Zdolność wyłączania zwarciowego na poziomie 6kA gwarantuje skuteczną reakcję w przypadku wystąpienia awarii, minimalizując ryzyko uszkodzeń i pożaru.

Wyłącznik ten znajduje szerokie zastosowanie zarówno w instalacjach domowych, jak i komercyjnych. Jego kompaktowe wymiary (70 mm głębokość wbudowania i 3 moduły szerokości) pozwalają na łatwy montaż w rozdzielnicach elektrycznych. Przystosowany do pracy w systemach AC o napięciu 400V i częstotliwości 50-60Hz, zapewnia uniwersalność i kompatybilność z różnymi instalacjami. Znamionowe napięcie izolacji Ui wynosi 500V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4kV – te parametry potwierdzają wysoką jakość i bezpieczeństwo urządzenia.

Cechy konstrukcyjne i montaż:

Wyłącznik MBN325E charakteryzuje się solidną konstrukcją i wysoką jakością wykonania. Posiada stopień ochrony IP20, co zapewnia ochronę przed dotknięciem palcem, ale nie chroni przed wpływem wody. Możliwość montażu podtynkowego ułatwia estetyczne dopasowanie do otoczenia. Akcesoria dodatkowe pozwalają na rozbudowę funkcjonalności wyłącznika, np. poprzez dodanie styków pomocniczych lub sygnalizacyjnych. Dzięki podwójnym klipsom montażowym wymiana urządzenia w szynie zasilającej jest szybka i wygodna – nie wymaga odkręcania sąsiednich aparatów (w wersji 10kA). Innowacyjne szyny grzebieniowe pionowe Hager ułatwiają połączenie pomiędzy urządzeniami w rozdzielnicy, a pole opisowe z klapką zabezpieczającą pozwala na czytelne i estetyczne oznaczenie wyłącznika. Zabezpieczenie przed dotykiem IP2x oraz nakładki zabezpieczające eliminują ryzyko błędnego podłączenia przewodów.

Zgodność z normami i parametry pracy:

Wyłącznik spełnia wymagania norm EN 60898 oraz IEC 60947-2, co gwarantuje jego bezpieczeństwo i niezawodność. Klasa ograniczenia energii to 3, a kategoria przepięcia to III – te parametry określają odporność urządzenia na zakłócenia w sieci elektrycznej. Stopień zanieczyszczenia wynosi 2, co oznacza, że wyłącznik jest przystosowany do pracy w środowisku o umiarkowanym poziomie zanieczyszczeń. Temperatura otoczenia w warunkach pracy mieści się w zakresie od -25°C do 70°C, co pozwala na jego eksploatację w różnych warunkach klimatycznych. Przekrój przyłączanego przewodu jednodrutowego wynosi od 1 do 35 mm2, a wielożyłowego od 1 do 25 mm2 – umożliwia to podłączenie przewodów o różnej grubości.
