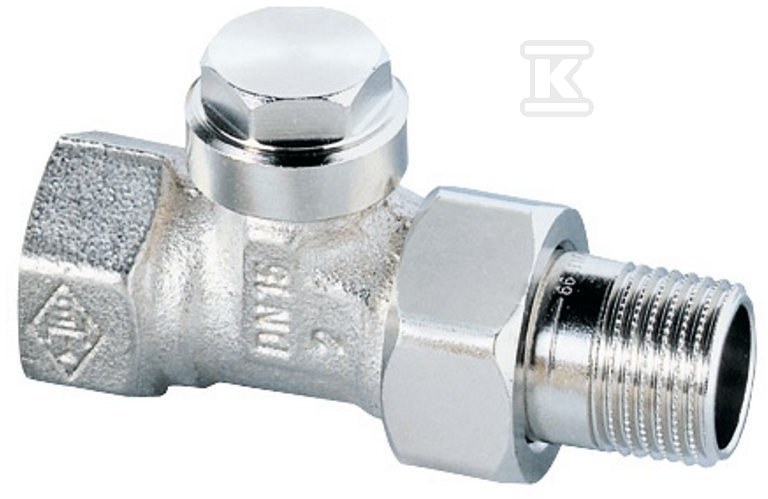

Grzejnikowy zawór odcinający z funkcją opróżniania REGULUX DN20 - brąz niklowany, prosty 0352-03.000

Rozwiązanie do instalacji grzewczych i chłodniczych

Zawór grzejnikowy Regulux DN20 z nastawą wstępną oraz funkcją opróżniania służy do podłączania grzejników i innych odbiorników końcowych w instalacjach centralnego ogrzewania z wymuszonym obiegiem wody oraz w systemach klimatyzacyjnych. Wersja prosta o rozmiarze przyłącza 3/4 cala (DN20) pozwala na oddzielne odcinanie poszczególnych grzejników - dzięki temu prace serwisowe czy wymiana kaloryfera mogą odbywać się bez wyłączania całego układu.

Konstrukcja zaworu umożliwia jednoczesne pełnienie funkcji odcinania, nastawy wstępnej oraz opróżniania i napełniania. Specjalny dobór grzybka odcinająco-regulacyjnego i gniazda zaworu sprawia, że sprawdza się on zarówno przy odcinaniu przepływu, jak i przy hydraulicznym równoważeniu instalacji - celem jest zasilanie wszystkich grzejników zgodnie z ich faktycznym zapotrzebowaniem na ciepło.

Budowa i obsługa

Korpus wykonano z odpornego na korozję brązu niklowanego, co zapewnia trwałość w warunkach ciągłego kontaktu z wodą instalacyjną. Wkładka zaworowa, trzpień oraz uszczelnienia (o-ringi EPDM) wykonane są z mosiądzu - materiału sprawdzonego w instalacjach c.o.

Obsługa jest przemyślana pod kątem szybkości i wygody:

• Nastawa wstępna - kołpak odkręca się kluczem płaskim SW19, następnie grzybek regulacyjny ustawia się śrubokrętem 4 mm (obroty odczytuje się z wykresu charakterystyki). Klucz imbusowy 5 mm służy do otwierania i zamykania zaworu.
• Odcięcie bez utraty nastawy - zamknięcie zaworu nie wpływa na wcześniej ustawioną wartość przepływu.
• Opróżnianie i napełnianie - po zamknięciu zaworu i poluzowaniu dławika kluczem imbusowym 10 mm można podłączyć przyrząd napełniająco-opróżniający (nr kat. 0301-00.102) do węża 1/2". Koniec węża musi znajdować się poniżej poziomu grzejnika.

Parametry pracy

Dopuszczalna temperatura robocza wynosi 120°C, a ciśnienie robocze 10 bar. Przy zastosowaniu połączenia zaciskowego maksymalna temperatura spada do 110°C. Wartość Kvs dla tego modelu wynosi 1,31 m3/h, a zakres nastaw obejmuje sześć pozycji (od 0 do 4 obrotów), co pozwala na precyzyjne dostosowanie przepływu do potrzeb konkretnego pomieszczenia.

Wysokość zabudowy to 33,5 mm, a wymiary zaworu są zgodne z normą DIN 3842.

Kompatybilność i połączenia

Wersja prosta z gwintem wewnętrznym Rp3/4 pozwala na podłączenie do rur gwintowanych lub przy użyciu dedykowanych złączek - do rur miedzianych, ze stali cienkościennej oraz wielowarstwowych (przy wykorzystaniu złączek HEIMEIER oznaczonych np. 15 THE). Producent rekomenduje stosowanie wyłącznie oryginalnych złączek zaciskowych HEIMEIER.

Producent oferuje również obudowy z programu DESIGNLINE pozwalające na estetyczne wykończenie widocznych elementów instalacji - szczególnie przy jednoczesnym użyciu termostatycznych głowic Heimeier.

Przy projektowaniu instalacji należy przestrzegać wytycznej VDI 2035 dotyczącej składu medium - oleje mineralne i smary mogą uszkadzać uszczelnienia EPDM. W przypadku stosowania glikolu etylenowego trzeba zweryfikować koncentrację dodatków w dokumentacji producenta środka.
