Przewód koncentryczny YWL 75 0,63/3,7 0259 001 01

Przewód koncentryczny 75 ? do instalacji antenowych i telewizji przemysłowej wewnątrz budynków

Przewód współosiowy wielkiej częstotliwości przeznaczony do rozprowadzania sygnału telewizyjnego w instalacjach antenowych i CCTV wewnątrz obiektów. Konstrukcja z miedzianą żyłą wewnętrzną i miedzianym oplotem zapewnia stabilną transmisję przy impedancji 75 ?, a jednolita izolacja polietylenowa ogranicza zakłócenia. Biała powłoka polwinitowa ułatwia identyfikację w instalacjach wewnętrznych i dobrze współpracuje z typowymi złączami antenowymi.

Budowa i materiały

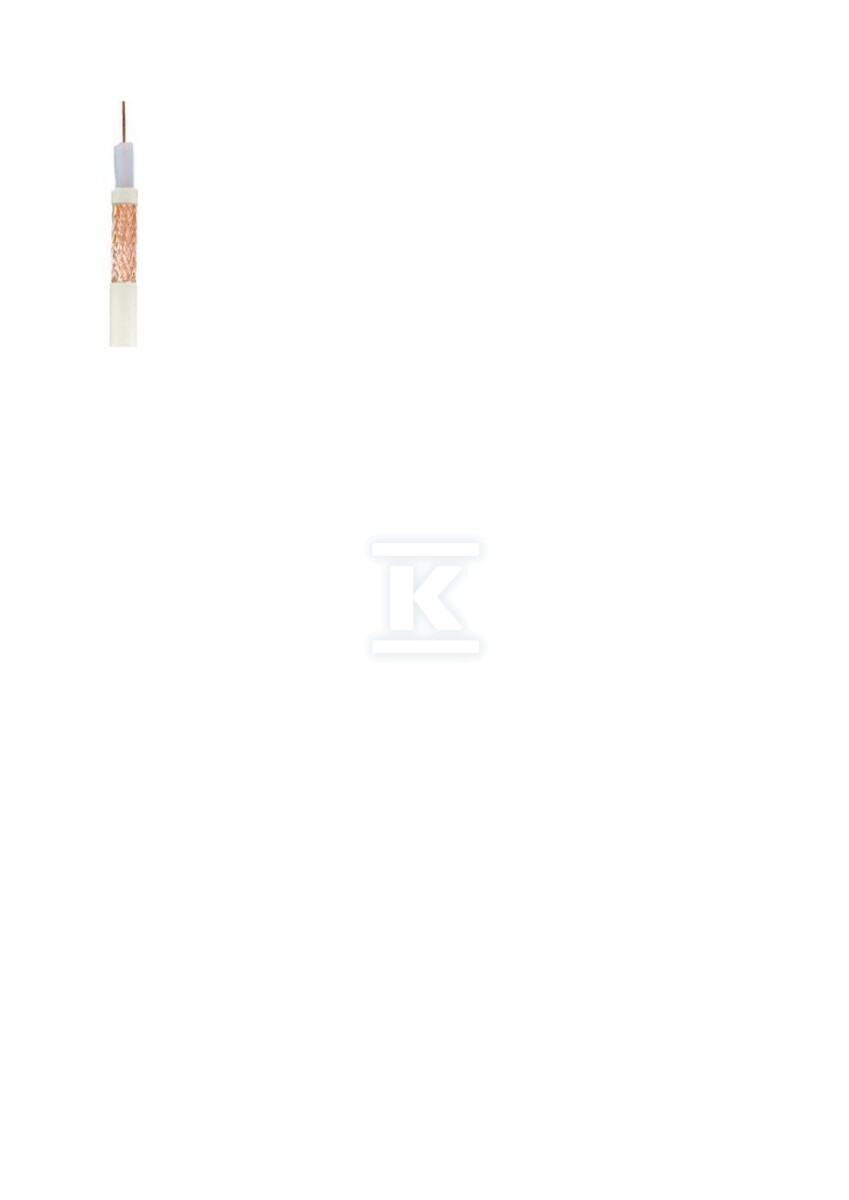

Rdzeń tworzą miedziane ocynowane żyły wielodrutowe, co zwiększa elastyczność przy zachowaniu niskiej rezystancji. Żyła wewnętrzna jest otoczona jednolitą izolacją polietylenową PE, a średnica izolowanej żyły wynosi 3,7 mm. Zewnętrzną ekranację stanowi oplot z drutów miedzianych o gęstości 80 %, który zapewnia dobrą osłonę przed zakłóceniami elektromagnetycznymi. Całość pokryta jest powłoką polwinitową PVC w kolorze białym. Przybliżona średnica zewnętrzna przewodu to ok. 5,9 mm, a masa ok. 45 kg/km, co przekłada się na poręczność przy montażu na krążkach i bębnach.

Parametry elektryczne i tłumienność

Impedancja falowa 75 ? ± 3 ? zapewnia kompatybilność z klasycznym sprzętem antenowym i telewizyjnym. Pojemność skuteczna wynosi 64,7 pF/m przy f = 1 kHz, a rezystancja żyły wewnętrznej to 84,2 ?/km. Tłumienność falowa rośnie wraz z częstotliwością: ok. 1,2 dB/100 m przy 1 MHz, ok. 8,4 dB/100 m przy 50 MHz, ok. 11,7 dB/100 m przy 100 MHz, ok. 16,8 dB/100 m przy 200 MHz, ok. 21,0 dB/100 m przy 300 MHz, ok. 27,9 dB/100 m przy 500 MHz, ok. 36,0 dB/100 m przy 800 MHz, ok. 40,9 dB/100 m przy 1000 MHz i ok. 51,9 dB/100 m przy 1500 MHz. Takie wartości pozwalają na prowadzenie sygnału w instalacjach rozprowadzających z zachowaniem jakości obrazu i dźwięku.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do wykonywania telewizyjnych instalacji antenowych oraz instalacji telewizji przemysłowej wewnątrz budynków. Sprawdzi się w rozprowadzaniu sygnału SAT, TV naziemnej i systemów monitoringu CCTV, gdzie wymagana jest stabilna impedancja i ekranowanie. Zakres temperatur pracy od -30°C do +70°C umożliwia montaż w nieogrzewanych pomieszczeniach technicznych i na trasach wewnętrznych. Dostawa na krążkach i bębnach ułatwia odwijanie i prowadzenie na dłuższych odcinkach bez uszkodzeń mechanicznych.
