Zacisk kablowy do sterownika LED DR AY ZB+DALI 4058075483125

Kompaktowy zestaw akcesoriów do sterowników LED DALI

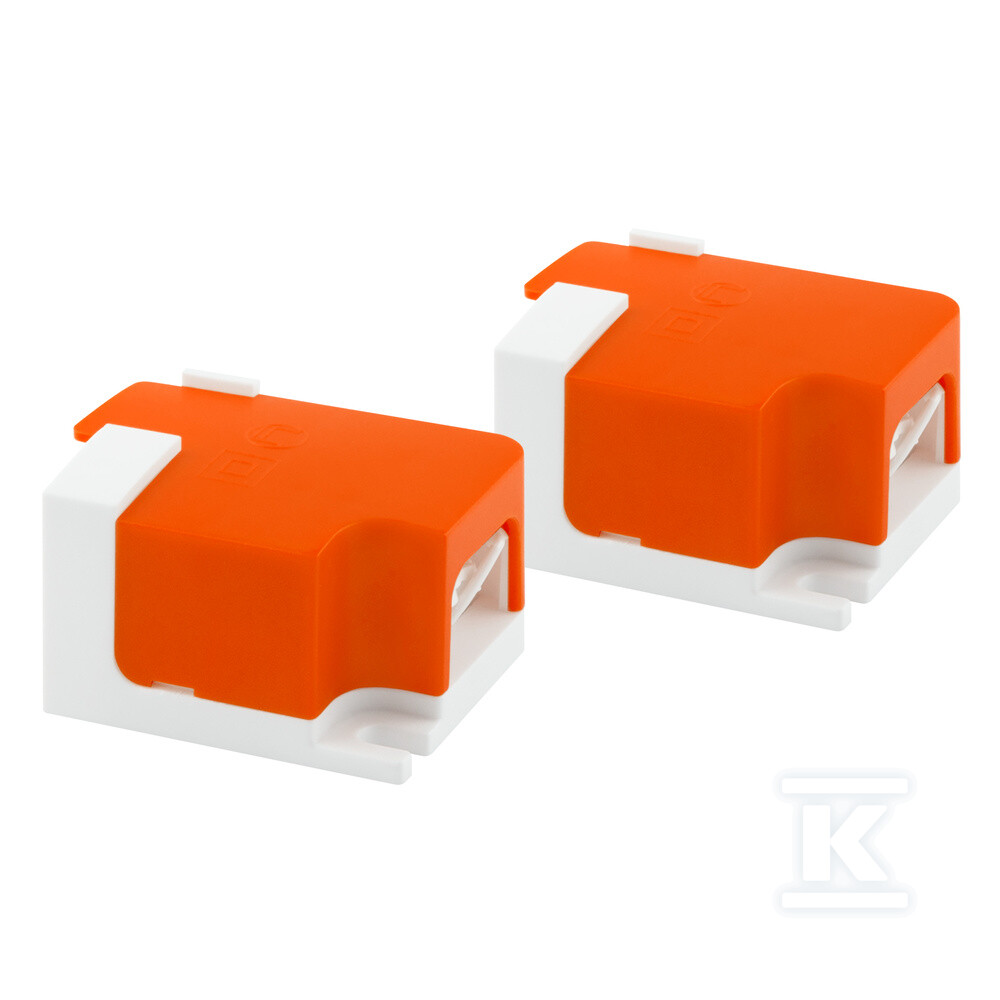

Zestaw akcesoriów CLAMP DUO przeznaczony jest do sterowników LED DR AY ZB+DALI i ułatwia szybkie, pewne podłączenie przewodów zasilających i wyjściowych. Rozwiązanie zostało zaprojektowane z myślą o montażu niezależnym i wbudowanym, z zachowaniem kompaktowych gabarytów i prostego dostępu do zacisków. Wysokość 32 mm pozwala na instalację w ciasnych oprawach.

Budowa i montaż

Obudowa ma długość 98 mm, szerokość 44 mm i wysokość 32 mm, przy rozstawie otworów montażowych 90 mm. Masa produktu to 101 g, co ułatwia pracę przy montażu w oprawach klasy I i II. Połączenie wyjściowe realizowane jest poprzez push terminal, bez konieczności lutowania. Przewidywany przekrój przewodu po stronie wejściowej to 0,75…1,5 mm2, po stronie wyjściowej 0,5…1,5 mm2, przy długości przygotowania żyły 6…7 mm. Brak przewodów fabrycznie zamontowanych daje pełną swobodę doboru długości i typu kabla na miejscu instalacji.

Zastosowanie i warunki pracy

Akcesorium współpracuje ze sterownikami z interfejsem DALI-2 i zakresem ściemniania 1…100 %. Rozwiązanie nadaje się do opraw z klasą ochrony I / II oraz do opraw oświetlenia awaryjnego zgodnie z EN 60598-2-2 przy współczynniku wyjścia awaryjnego EOFI = 15 %. Klasa ochrony II i stopień ochrony IP20 zapewniają bezpieczną pracę w suchych pomieszczeniach instalacyjnych. Zakres temperatury otoczenia -20…+50 °C pozwala na montaż w pomieszczeniach o zmiennych warunkach termicznych, a ochrona przeciwprzeciążeniowa i przeciwprzegrzewaniu wspiera stabilność pracy w ciągłej eksploatacji.

Kompatybilność i normy

Zestaw spełnia wymagania norm EN 61347-1, EN 61347-2-13, EN 55015, EN 61547, EN 61000-3-2 i EN 62384. Współpraca z napięciem zasilania 220…240 V AC i napięciem wyjściowym w zakresie SELV < 60 V czyni go typowym elementem instalacji oświetleniowych z zasilaniem sieciowym.
