Zacisk szyny wyrównawczej potencjałów typ 1801 RK30 5015731

Połączenie płaskowników FL30 na szynie wyrównawczej 1801

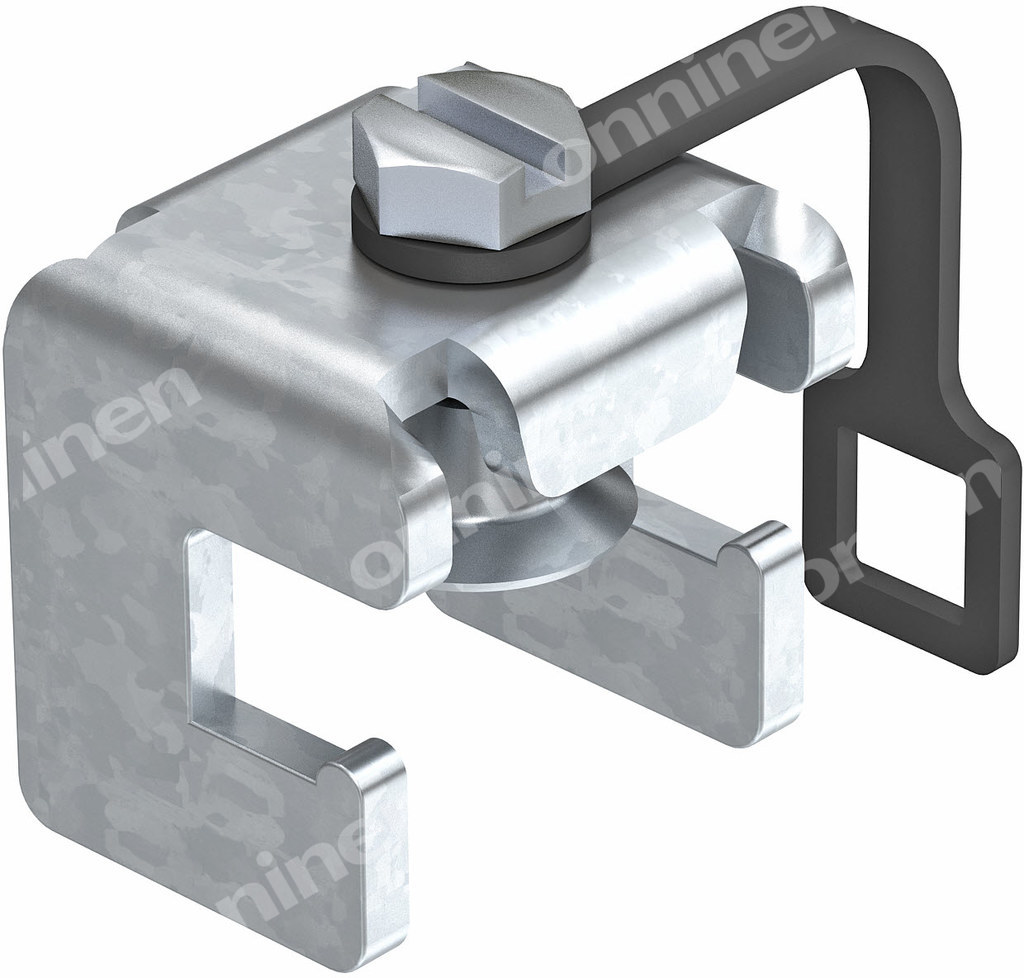

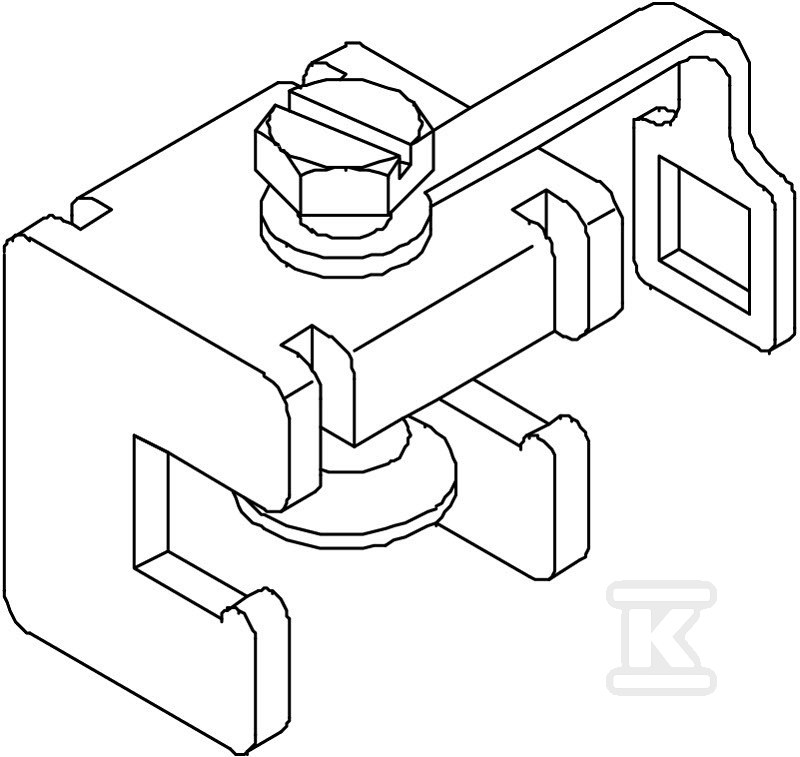

Zacisk przeznaczony do szybkiego i pewnego połączenia płaskownika z szyną wyrównawczą potencjałów 1801. Wykonany ze stali ocynkowanej galwanicznie, nadaje się do montażu w rozdzielnicach i systemach uziemienia, gdzie wymagane jest trwałe przyłączenie bednarki o szerokości do FL30 i grubości do 5 mm. Konstrukcja z plastikową zakładką zabezpieczającą ogranicza ryzyko zgubienia elementu podczas montażu, a szerokość 30 mm pozwala na uporządkowane rozmieszczenie na szynie.

Montaż na szynie 1801 z zabezpieczeniem przed zgubieniem

Zacisk montuje się na szynie wyrównawczej potencjałów 1801 jako element o szerokości 30 mm, zajmujący 3 moduły. Zabezpieczenie przed zgubieniem realizowane jest za pomocą plastikowej zakładki, która utrzymuje zacisk na szynie do momentu dociśnięcia. Materiał to stal ocynkowana galwanicznie zgodnie z EN ISO 19598 / EN ISO 4042, co zapewnia odporność na korozję w typowych warunkach rozdzielnicowych. Masa pojedynczego elementu to ok. 0,106 kg, a waga opakowania handlowego wynosi 10,64 kg/100 szt.

Odporność na przepięcia i prądy piorunowe

Urządzenie jest zdolne do przenoszenia prądów piorunowych 100 kA w kształcie fali 10/350, co pozwala na zastosowanie w instalacjach wymagających ochrony odgromowej. Przyłączenie przewidziano wyłącznie dla przewodów taśmowych, w tym płaskowników FL30 x 5. Zacisk nie jest przeznaczony do przewodów okrągłych ani sektorowych. Dzięki temu prąd zwarciowy i impulsowy jest odprowadzany bezpośrednio na szynę wyrównawczą bez przegrzewania połączenia.

Zastosowanie i kompatybilność

Rozwiązanie pasuje do szyny 1801 i jest klasyfikowane jako odpowiednie do innych systemów szynowych. Jednostka podziałowa TE wynosi 4, co ułatwia planowanie miejsca na szynie. Ślad węglowy produktu od kołyski do bramy to 0,3767 kg CO2e / 1 sztuka. Zacisk sprawdza się w instalacjach przemysłowych, obiektach użyteczności publicznej, gdzie wymagane jest pewne połączenie płaskownika uziemiającego z szyną wyrównawczą potencjałów.
