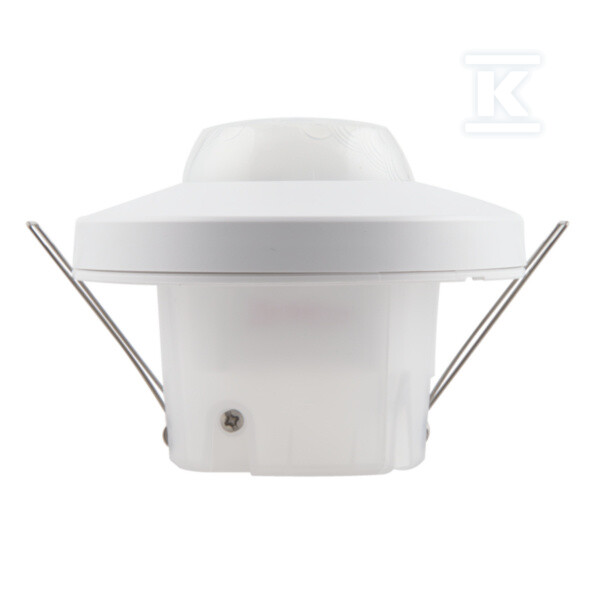

Czujnik ruchu DALI-2 SENSOR LS/PD C CI 4052899630451

Czujnik światła i ruchu DALI-2 do integracji sufitowej

Czujnik światła i ruchu przeznaczony do przewodowych systemów sterowania oświetleniem IoT z technologią DALI-2. Rozwiązanie do montażu sufitowego łączy detekcję obecności osób z pomiarem natężenia światła, pracując bezpośrednio z magistralą DALI bez konieczności podłączenia do sieci zasilającej. Dzięki certyfikacji DALI-2 urządzenie współpracuje z systemami oświetleniowymi i BMS wspierającymi protokoły DALI Professional i DALIeco, a także umożliwia adresowanie i łączenie wielu czujników w jednej linii.

Budowa i montaż bez zasilania sieciowego

Obudowa o średnicy 105 mm i wysokości 80,5 mm, wykonana w kolorze jasnoszarym, przeznaczona jest do montażu na suficie. Masa ok. 0,12 kg ułatwia instalację przy użyciu sprężyn drucianych, które pozwalają na szybkie i pewne mocowanie bez dodatkowych narzędzi. Zasilanie odbywa się z magistrali DALI, napięcie 16 V, pobór mocy ok. 0,10 W, klasa ochrony II, stopień ochrony IP20 w wersji podstawowej. Wskaźnik funkcji z diodą LED sygnalizuje stan pracy czujnika.

W zestawie znajduje się przesłona do optymalizacji zakresu detekcji. Opcjonalnie dostępna jest integracja sufitowa z zestawem QBM 220-240 LS/PD CM KIT, która podnosi klasę szczelności do IP23, oraz montaż natynkowy z zestawem zapewniającym IP54. Konstrukcja pozwala na podłączenie wielu czujników do tej samej linii DALI bez dodatkowych zasilaczy.

Detekcja ruchu i światła zoptymalizowana dla korytarzy

Detekcja obecności realizowana jest pasywnym elementem IR z kątem wykrywania 360° i wysokością montażu do 4 m. Zakres działania czujnika światła wynosi 5-2000 lx, mierzony bezpośrednio na czujniku, co umożliwia sterowanie oświetleniem w zależności od dostępnego światła dziennego. Zasięg detekcji został zoptymalizowany pod kątem zastosowań korytarzowych, a zintegrowane przysłony pozwalają ograniczyć kąt wykrywania w zakresie 40…90° dla precyzyjnego dopasowania do geometrii pomieszczenia.

Dzięki temu czujnik włącza i wyłącza oświetlenie w odpowiedzi na obecność osób, a także ściemnia je zgodnie z poziomem oświetlenia otoczenia. Funkcja wskaźnika LED ułatwia instalatorowi weryfikację poprawności działania podczas uruchomienia.

Integracja i zastosowania w systemach sterowania

Urządzenie jest certyfikowane DALI-2 i może być integrowane w systemach zarządzania oświetleniem i budynkiem, które obsługują sensory DALI-2. Bezpośrednie podłączenie do magistrali DALI, możliwość adresowania oraz łączenia wielu czujników w sieć pozwalają na budowę rozproszonych scen oświetleniowych bez dodatkowej infrastruktury zasilającej.

Typowe obszary zastosowania to korytarze, sale lekcyjne, pomieszczenia konferencyjne, biura wielkopowierzchniowe, biura przemysłowe, restauracje oraz oświetlenie sklepowe. Czujnik przeznaczony jest do użytku wewnętrznego i współpracuje z systemami DALI Professional oraz DALIeco.
