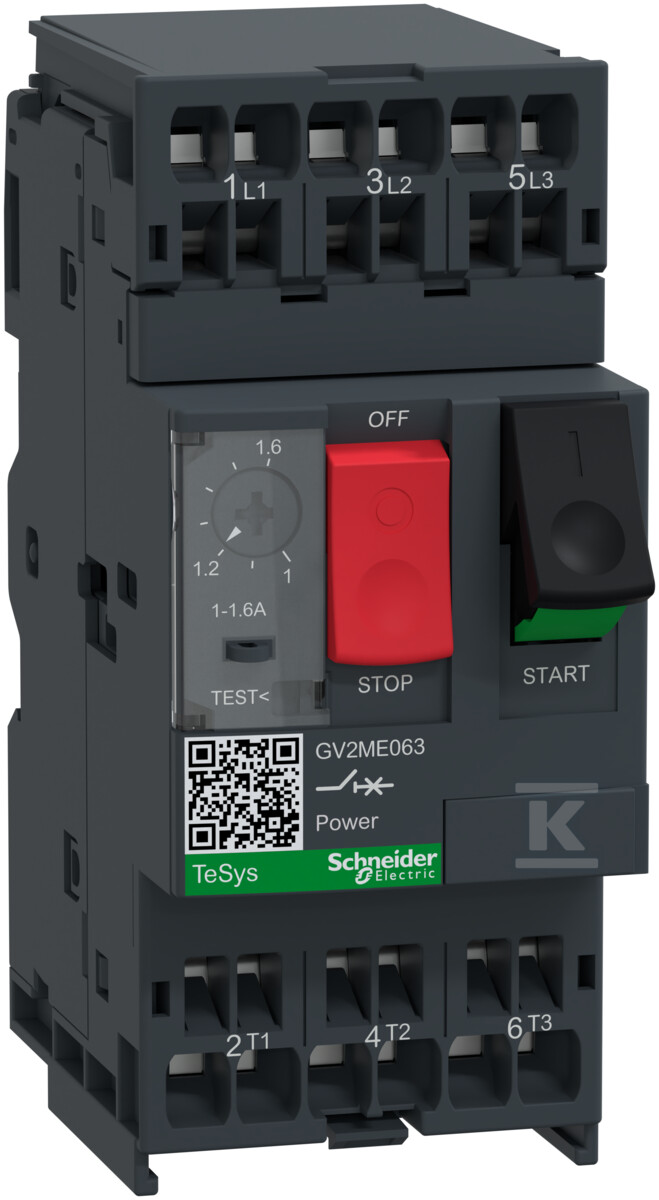

Wyłącznik silnikowy GV2ME napęd przyciskowy 1-1,6A zaciski sprężynowe GV2ME063

Ochrona silników trójfazowych w kompaktowej obudowie

Wyłączniki silnikowe serii TeSys GV2 to sprawdzone rozwiązanie do zabezpieczania i sterowania silnikami trójfazowymi w aplikacjach przemysłowych. Model GV2ME063 oferuje pełną ochronę termiczno-magnetyczną w obudowie montowanej na szynie DIN - wystarczy jeden kompaktowy element zamiast oddzielnego wyłącznika nadprądowego i stycznika.

Zakres nastawy 1-1,6 A pozwala dopasować urządzenie do silników o mocy od 0,37 kW (przy 400 V) do 0,75 kW (przy 500 V). Wyzwalanie magnetyczne następuje przy 13× prąd znamionowy (ok. 22,5 A), co skutecznie chroni przed zwarciami. Zdolność wyłączania 100 kA przy napięciach od 230 V do 690 V AC oznacza wysoką odporność na prądy zwarciowe - nawet w instalacjach o dużej mocy zwarciowej nie ma potrzeby dobierania dodatkowych wkładek bezpiecznikowych jako wsparcia.

Konstrukcja i obsługa manualna

Napęd przyciskowy umożliwia wygodne ZAŁ./WYŁ. bez potrzeby stosowania zewnętrznego sterownika. Trwałość mechaniczna wynosząca 100 000 cykli przekłada się na lata bezawaryjnej pracy nawet przy intensywnej eksploatacji. Blokada położenia OFF zapobiega przypadkowemu załączeniu - istotna funkcja podczas prac konserwacyjnych.

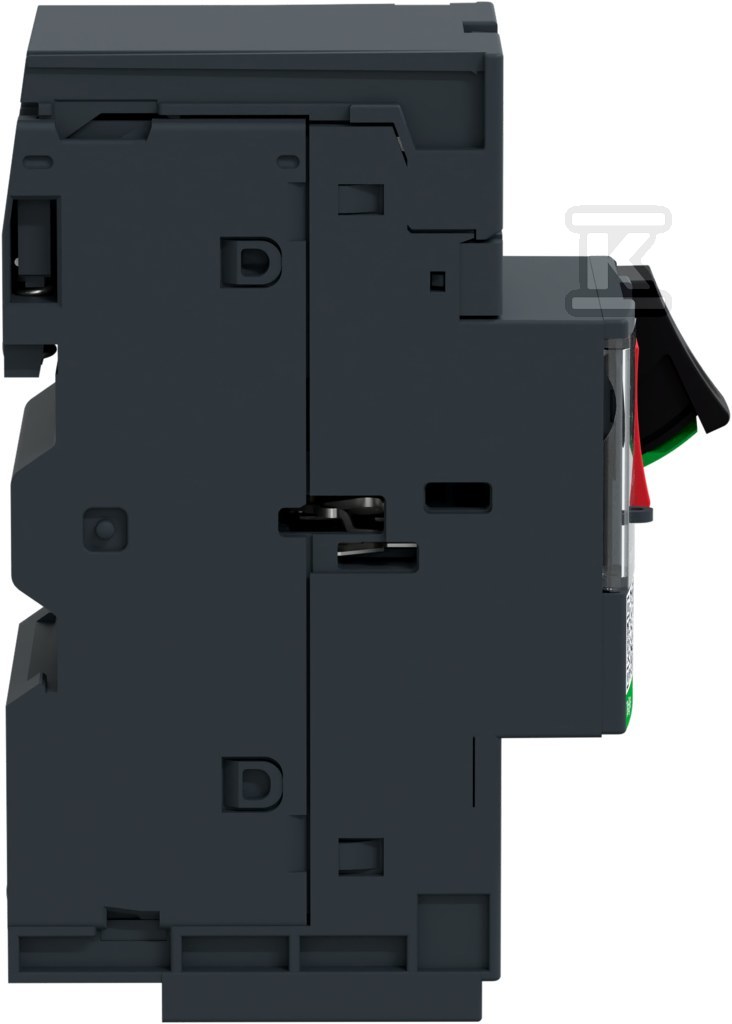

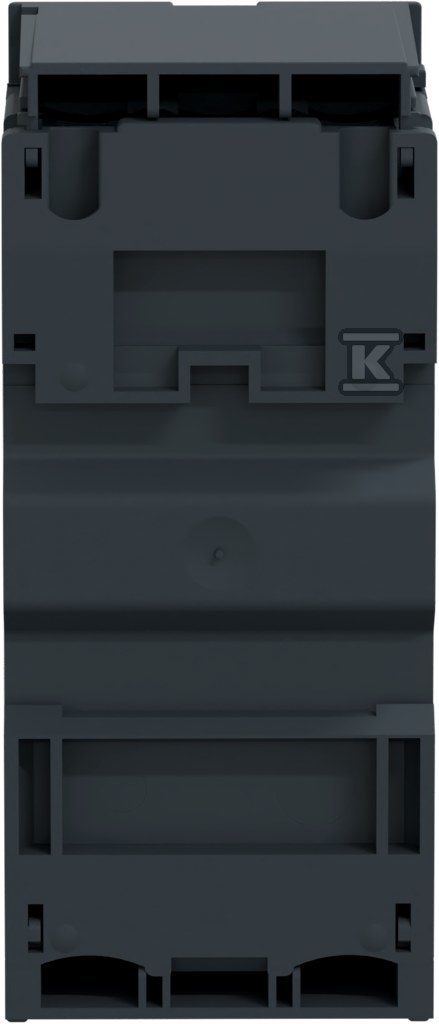

Obudowa o wymiarach 101 × 44,5 × 78,2 mm (szerokość odpowiadająca ~3 modułom) mieści się standardowo w rozdzielnicach na szynie TH35. Stopień ochrony IP20 oraz odporność na wibracje (5 Gn, 5-150 Hz) i udary (30 Gn, 11 ms) pozwalają na montaż w pobliżu maszyn wirujących.

Podłączenie elektryczne

Zaciski sprężynowe eliminują konieczność dokręcania śrub - przewody wprowadza się po prostu do otworu i są pewne połączenia. Zakres podłączenia obejmuje:

• Przewody jednodrutowe lub linkowe 1-6 mm2
• Przewody giętkie bez końcówek 1,5-4 mm2

Brak narzędzi do dokręcania przyspiesza instalację i zmniejsza ryzyko błędu - szczególnie doceniane przy seryjnej produkcji szaf sterowniczych.

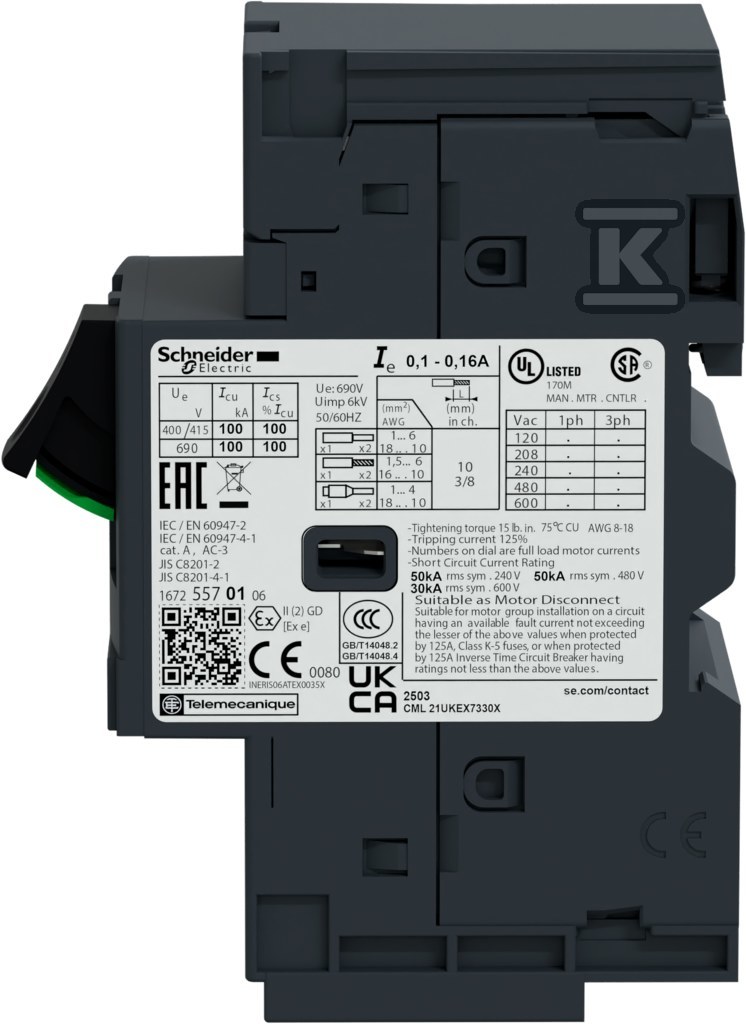

Normy i certyfikaty

Urządzenie spełnia wymagania międzynarodowych norm:

• IEC 60947-1/2/4-1 - podstawowe wymagania dla aparatów niskiego napięcia
• UL 508, CSA C22.2 - homologacja amerykańska/kanadyjska
• CCC - certyfikat dla rynku chińskiego
• ATEX - dopuszczenie do stosowania w strefach zagrożonych wybuchem

Dodatkowo posiada certyfikaty morskie (BV, DNV, GL, RINA) oraz atesty europejskie (CEBEC, EZU, TSE) - co potwierdza uniwersalność konstrukcji niezależnie od regionu instalacji.

Produkt nie zawiera substancji SVHC powyżej wartości progowej określonych w rozporządzeniu REACh. Opakowanie wykonane jest z kartonu pochodzącego z recyklingu. Instrukcje dotyczące zakończenia eksploatacji urządzenia nie nakładają szczególnych procedur utylizacyjnych - producent deklaruje brak konieczności specjalnych działań recyklingowych. Profil ekologiczny produktu dostępny jest jako cyfrowa dokumentacja techniczna.
