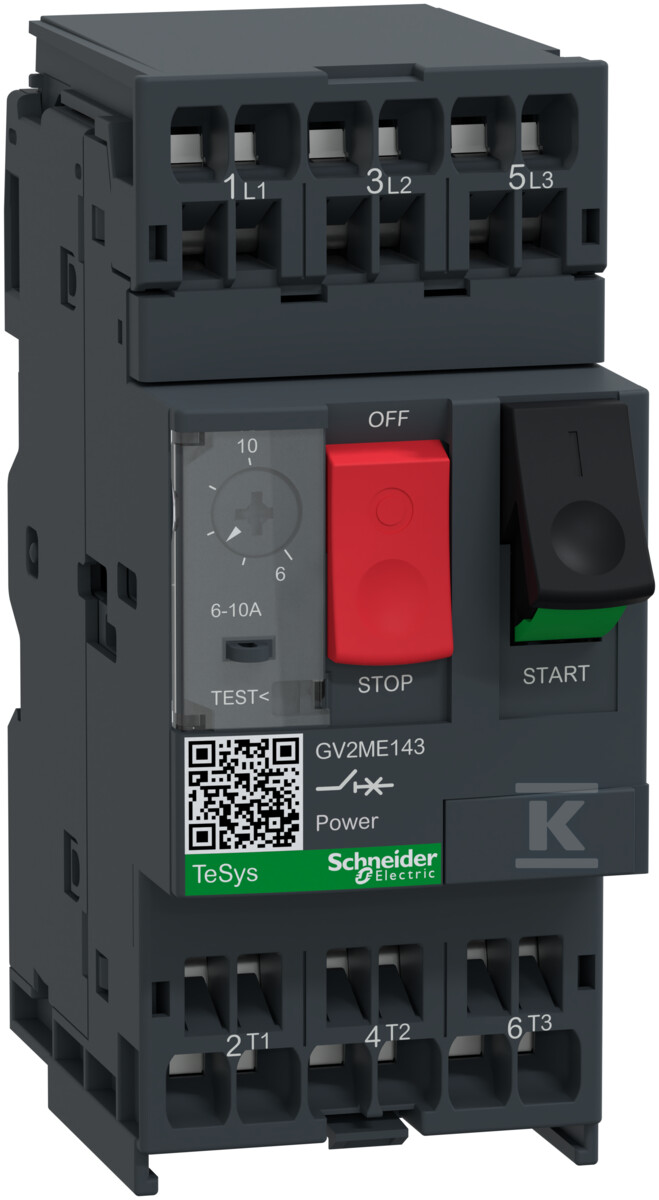

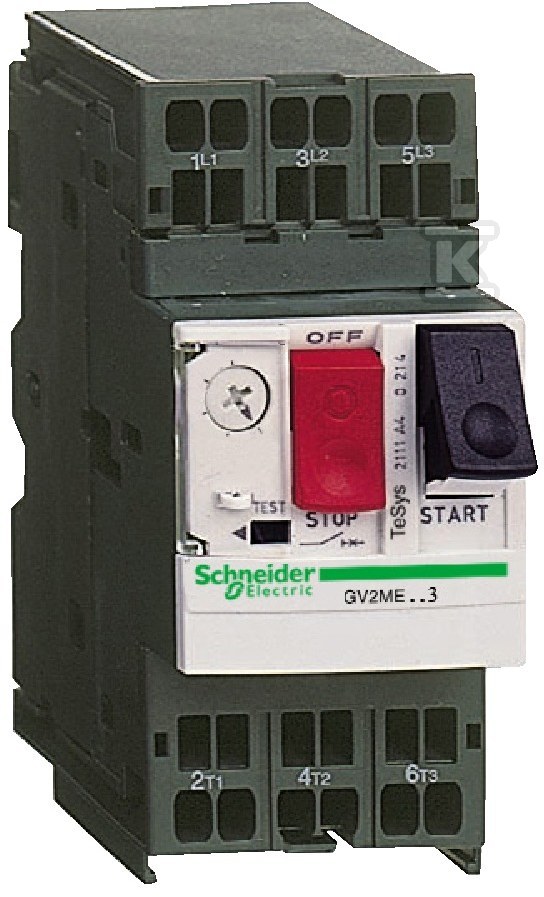

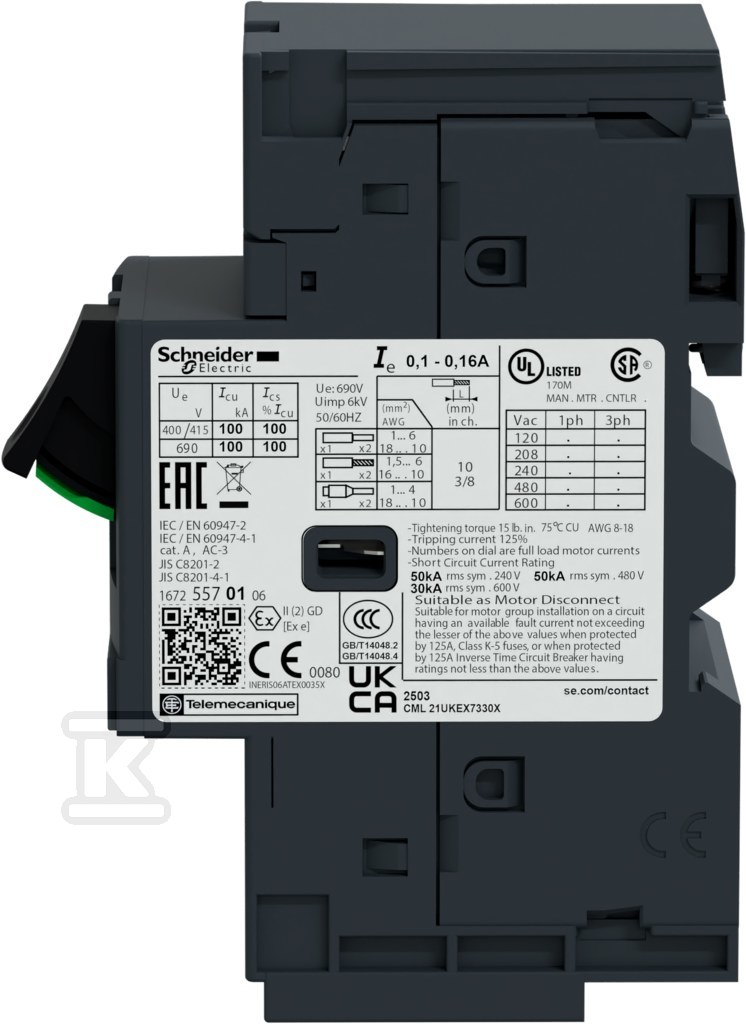

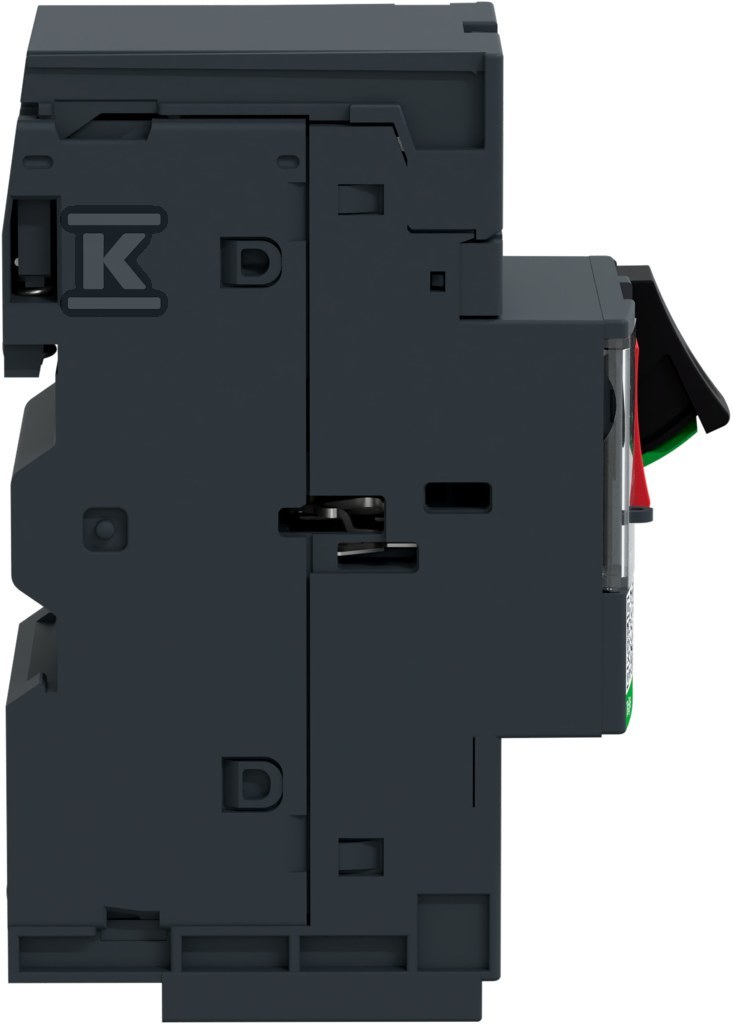

Wyłącznik silnikowy GV2ME napęd przyciskowy 6-10A zaciski sprężynowe GV2ME143

Trójbiegunowy wyłącznik silnikowy z napędem przyciskowym i zaciskami sprężynowymi

Wyłącznik silnikowy TeSys GV2ME w wersji z napędem przyciskowym i zaciskami sprężynowymi zapewnia ochronę termiczno-magnetyczną silników trójfazowych oraz wygodne sterowanie załączeniem i wyłączeniem jednym elementem. Trzy bieguny, kompletna obudowa i czułość na zanik fazy sprawiają, że urządzenie nadaje się do bezpośredniego montażu w rozdzielnicach sterujących silnikami o mocy 3-4 kW przy 400 V. Sterowanie start-stop realizowane jest przyciskiem, którego trwałość potwierdzono na 100 000 cykli AC-3.

Ochrona termomagnetyczna i parametry pracy

Urządzenie pracuje w zakresie nastawy wyzwalacza przeciążeniowego 6-10 A przy znamionowym prądzie ciągłym 10 A. Sposób wyzwalania termomagnetyczny zapewnia oddzielną reakcję na przeciążenie i zwarcie. Wyzwalacz zwarciowy ustawiony jest na 138 A, co odpowiada ok. 13 × In, a znamionowa zwarciowa zdolność łączeniowa Icu wynosi 100 kA przy 400 V AC.

Znamionowe napięcie pracy to 690 V, a moc znamionowa dla AC-3 to 4 kW przy 400 V i 2,2 kW przy 230 V. Czułość na zanik fazy jest obecna, co zwiększa bezpieczeństwo silnika przy asymetrii zasilania. Stopień ochrony IP20 ogranicza dostęp do części czynnych w warunkach rozdzielnicy. Straty mocy wynoszą 2,5 W.

• zabezpieczenie termiczne i magnetyczne w jednym urządzeniu
• szybkie wyłączenie przy zwarciu dzięki wysokiej zdolności łączeniowej 100 kA
• nastawa przeciążeniowa 6-10 A dopasowana do typowych silników 3-fazowych
• czytelna informacja o stanie wyłączenia

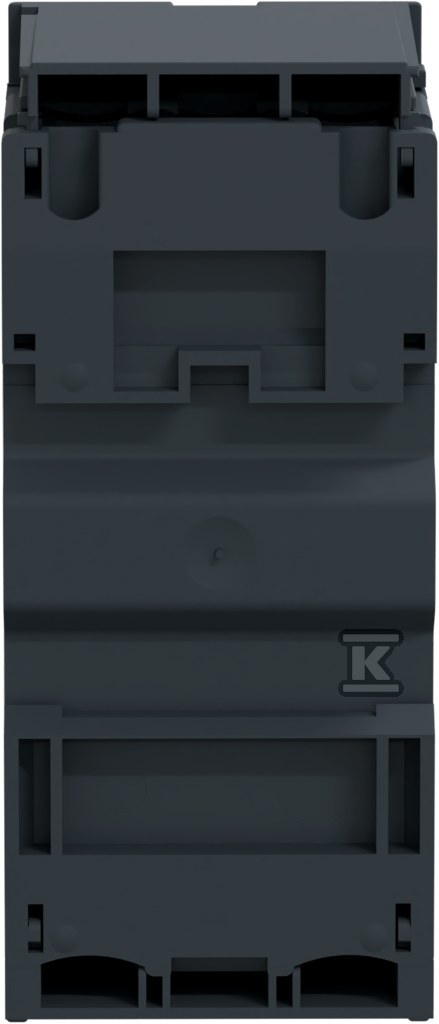

Budowa, podłączenie i obsługa

Wysokość 101 mm, szerokość 44,5 mm i głębokość 78,2 mm pozwalają na zwartą zabudowę na szynie. Budowa jako kompletne urządzenie w obudowie z ciemnoszarym wykończeniem ułatwia integrację z serią TeSys GV2.

Podłączenie styków głównych realizowane jest zaciskiem sprężynowym, co przyspiesza montaż i eliminuje potrzebę użycia narzędzi. Napęd przyciskowy zapewnia intuicyjną obsługę bez dodatkowych elementów sterujących. Wbudowany mechanizm blokady zwiększa bezpieczeństwo serwisowe. Urządzenie nie ma zintegrowanego wyzwalacza podnapięciowego ani styku pomocniczego.

• zaciski sprężynowe dla szybkiego i powtarzalnego podłączenia
• napęd przyciskowy z deklarowaną trwałością 100 000 cykli AC-3
• jednolita estetyka serii GV2 z czytelnym sygnalizowaniem wyłączenia

Zastosowanie i zgodność z normami

Rozwiązanie przeznaczone jest do ochrony silników trójfazowych w automatyce przemysłowej, rozdziale energii, gospodarce wodno-ściekowej, górnictwie i budownictwie. Dzięki napięciu pracy do 690 V i mocy AC-3 do 4 kW przy 400 V nadaje się do zastosowań w silnikach 3-fazowych 3-4 kW 400 V.

Urządzenie spełnia wymagania norm IEC, UL, CSA, CCC, EAC oraz posiada certyfikaty morskie i ATEX. Deklarowana zgodność RoHS/REACh potwierdza spełnienie wymogów materiałowych.
