Złącze zasilania dolne LAD9V6

Profesjonalne złącze zasilania dolne do rozruszników nawrotnych TeSys Deca

Złącze zasilania dolne LAD9V6 to akcesorium montażowe z rodziny TeSys D / TeSys Deca przeznaczone do tworzenia zespołów styczników nawrotnych. Umożliwia rewersyjne połączenie dwóch styczników 3-biegunowych po stronie silnika, bez konieczności prowadzenia dodatkowych przewodów między aparaturą. Rozwiązanie jest dedykowane do styczników LC1D09-D38 z zaciskami śrubowymi i sprawdza się w rozrusznikach silników wymagających zmiany kierunku obrotów. Jako łącznik, a nie część zamienna, pełni funkcję organizacyjną i elektryczną w zestawie stycznikowym.

Montaż dolny i kompatybilność z stycznikami

Montaż odbywa się po stronie dolnej, downstream, bezpośrednio na zestawie styczników. Połączenia realizowane są przez zaciski śrubowe, co zapewnia szybki i powtarzalny montaż w rozdzielnicy. Złącze jest kompatybilne z serią TeSys D i stycznikami:

• LC1D09
• LC1D12
• LC1D18
• LC1D25
• LC1D32
• LC1D38

W praktyce oznacza to możliwość zastosowania w rozrusznikach silników nawrotnych budowanych na bazie styczników 3-biegunowych z zakresu D9-D38. Konstrukcja 3P zapewnia spójne połączenie wszystkich faz po stronie obciążenia.

Budowa i zastosowanie w praktyce

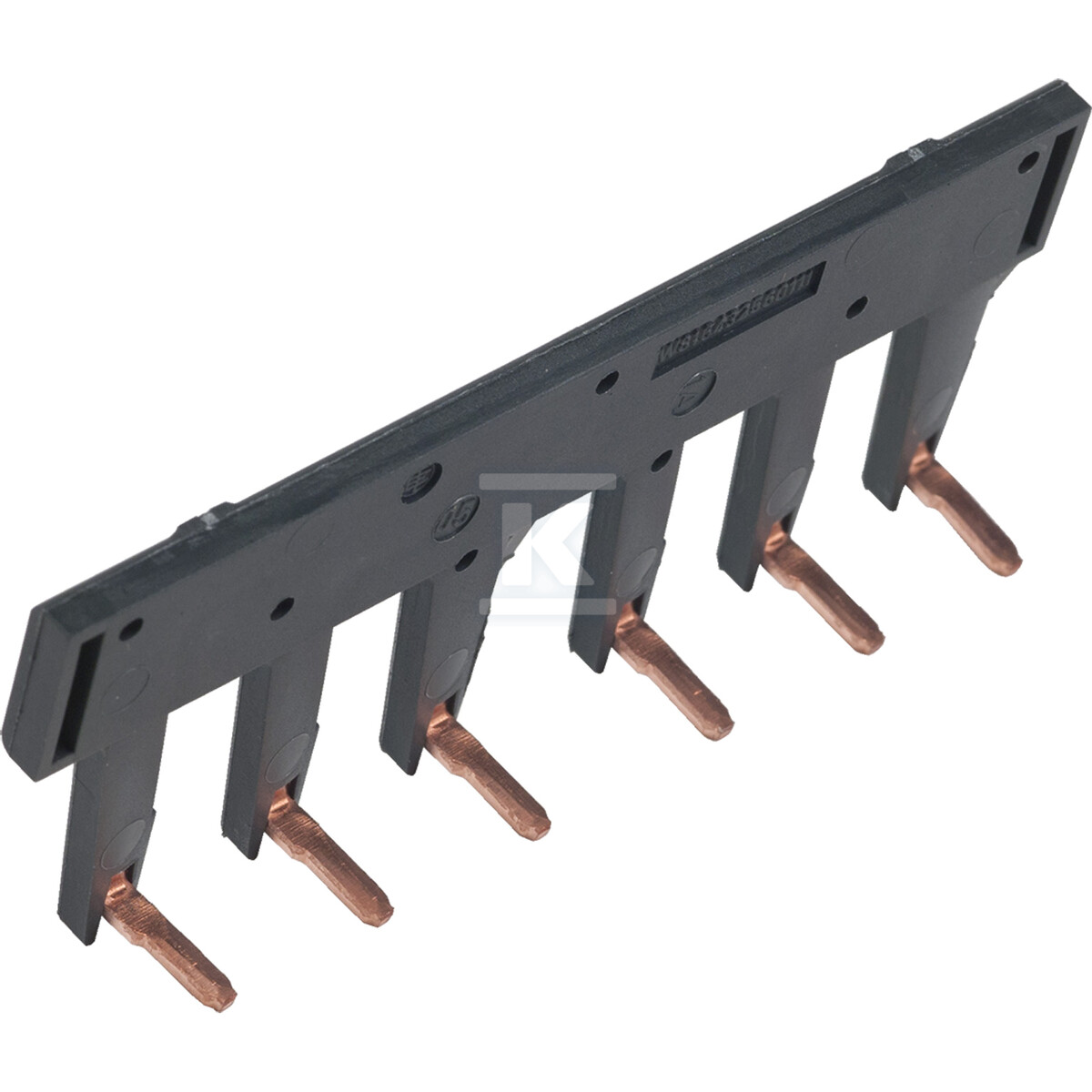

LAD9V6 to zestaw połączeń zasilających z szyną rewersyjną, inversing busbar, przeznaczony do zespołów styczników nawrotnych. W układzie dwóch styczników zapewnia połączenie rewersyjne po stronie silnika, upraszczając okablowanie i zmniejszając liczbę punktów łączeniowych.

W warunkach instalacyjnych produkt charakteryzuje się niewielką masą jednostkową ok. 27 g oraz kompaktowymi gabarytami opakowania jednostkowego ok. 9,8 cm długości, 5 cm szerokości i 2 cm wysokości. W opakowaniu zbiorczym 10 sztuk waga wynosi ok. 294 g przy wymiarach ok. 15 cm długości, 9,8 cm szerokości i 9,8 cm wysokości. Opakowanie transportowe na 140 sztuk ma wagę ok. 4,6 kg i wymiary ok. 40 cm długości, 30 cm szerokości i 30 cm wysokości.

Zgodność środowiskowa i warunki eksploatacji

Produkt należy do oferty Green Premium, co oznacza deklarowaną zgodność z dyrektywami RoHS i REACH oraz przejrzystość informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji. Zgodność ta wspiera dokumentację instalacji przemysłowych i wymogi dotyczące deklaracji materiałowych.

Złącze jest klasyfikowane jako akcesorium, rodzaj akcesorium/części: łącznik, i nie jest częścią zamienną/zapasową w rozumieniu ETIM.
