Złącze zasilania górne LAD9V5

Uproszczone okablowanie rozruszników nawrotnych TeSys Deca

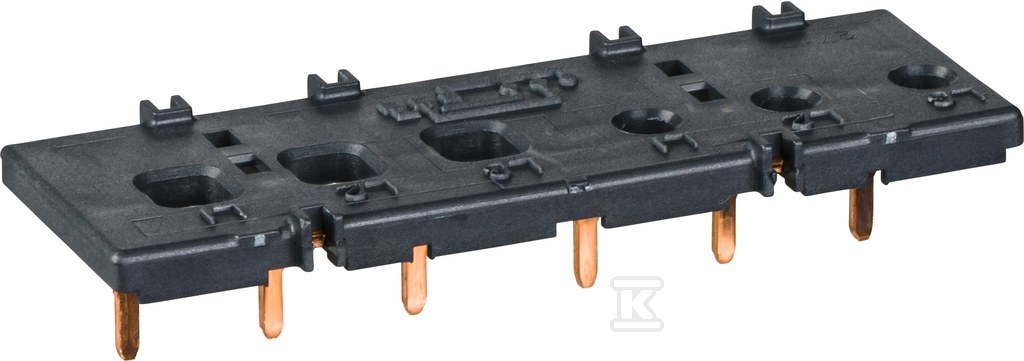

Złącze zasilania górne LAD9V5 to akcesorium montażowe dla styczników 3-biegunowych TeSys Deca z zaciskami śrubowymi. Przeznaczone jest do budowy rozruszników silników nawrotnych, gdzie dwa styczniki muszą być połączone równolegle po stronie linii. Rozwiązanie redukuje liczbę przewodów, skraca czas montażu i zapewnia uporządkowany układ połączeń zasilających w rozdzielnicy.

Jako łącznik, a nie część zamienna, produkt instaluje się na etapie kompletacji rozrusznika. Współpracuje z serią TeSys D i TeSys Deca, w szczególności ze stycznikami LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 i LC1D38. Montaż odbywa się od góry, po stronie zasilania, co odpowiada typowej topologii rozrusznika nawrotnego.

Montaż styczników w rozrusznikach nawrotnych

Złącze umożliwia szybkie zestawienie dwóch styczników 3P w układzie nawrotnym bez dodatkowego okablowania między nimi po stronie linii. Konstrukcja jest dedykowana do styczników z zaciskami śrubowymi w zakresie LC1D09-D38, co pozwala na bezpośrednie dociśnięcie szyny zasilającej do zacisków górnych.

Dla instalatora oznacza to mniej punktów zaciskowych do dociągnięcia, mniejsze ryzyko błędu połączeniowego i czytelniejszy schemat w polu. Dla użytkownika końcowego przekłada się na stabilniejszą pracę rozrusznika i łatwiejszą diagnostykę, bo połączenia zasilające są scentralizowane w jednym miejscu.

Równoległe połączenie po stronie linii

Górna barierka łączy równolegle dwa styczniki, tworząc wspólną szynę zasilającą. Dzięki temu prąd doprowadzający jest rozprowadzany symetrycznie, a okablowanie od strony sieci jest prowadzone tylko do jednego punktu złącza.

W praktyce instalator podłącza zasilanie do złącza, a nie do każdego stycznika osobno. To skraca czas montażu, ogranicza długość przewodów i poprawia estetykę wnętrza rozdzielnicy. Rozwiązanie jest przeznaczone wyłącznie do połączeń po stronie linii, nie do obwodu sterowniczego.

Zgodność i informacje środowiskowe

Produkt należy do oferty Green Premium Schneider Electric i spełnia wymagania dyrektyw RoHS oraz REACH. Oznacza to deklarowaną zgodność materiałową i przejrzystość informacji o środowisku oraz instrukcjach dotyczących zakończenia eksploatacji.

Opakowanie jest wykonane z tektury z recyklingu. W danych producenta wskazano opcję Use Again, natomiast program Take-back nie jest oferowany dla tego akcesorium. Złącze jest klasyfikowane jako akcesorium, nie jako część zamienna/zapasowa, i jest przeznaczone do montażu w nowych zestawach rozrusznikowych.
